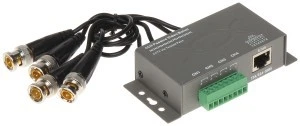

Transformator do przesyłania 4 sygnałów wideo AHD, HD‑CVI, HD‑TVI, CVBS, 4K UHD po skrętce, TR‑4M

TR-4M przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75 do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne. Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu. Całość zamknięta w metalowej obudowie. SPECYFIKACJA Standard: AHD - 5 Mpx, HD-CVI - 8 Mpx 4K UHD, HD-TVI - 8 Mpx 4K UHD, CVBS - PAL, NTSC Rodzaj urządzenia: Pasywne Liczba kanałów: 4 szt. Wideo Zasięg wideo: 250 m @ 720p - UTP kat. 5e 150 m @ 1080p - UTP kat. 5e 400 m @ CVBS - PAL, NTSC - UTP kat. 5e Napięcie we/wy 75 (CVBS): 1 Vpp Tłumienie: 4.43 MHz @ 0.42 dB 11 MHz @ 0.71 dB 21 MHz @ 1.07 dB 38 MHz @ 1.41 dB 42 MHz @ 1.41 dB 67.5 MHz @ 2.32 dB Separacja między wejściami: > -50 dB CMRR (dB @ 5MHz): 60 dB Impedancja złącza koncentrycznego: 75 Ω Impedancja złącza symetrycznego: 100 Ω Typ złącza koncentrycznego: 4 x BNC Wtyk na przewodzie Typ złącza symetrycznego: Zaciski kablowe / RJ-45 (8-pin, 4 pary) Temperatura pracy: -10 °C ... 70 °C Dopuszczalna względna wilgotność otoczenia:
