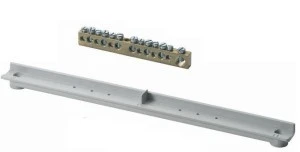

Szyna montażowa do rozdzielnic p/t 12 modułów EC6312EQ /opak. 7/
Szyna montażowa EC6312EQ przeznaczona do rozdzielnic podtynkowych i natynkowych o zabudowie 12 modułów; pełni funkcję listwy montażowej/łączeniowej do instalacji modułowych w obudowach serii 630/635.
Cechy techniczne
- Rodzaj połączenia: śrubowy, umożliwiający trwałe mocowanie przewodów.
- Prąd znamionowy: 60 A.
- Liczba biegunów: 1 (listwa jednomodułowa).
- Liczba podłączeń dla przewodów 10 mm2: 6.
- Liczba podłączeń dla przewodów 16 mm2: 6.
- Liczba podłączeń dla przewodów 25 mm2: 1.
- Łączna liczba podłączeń: 13.
- Głębokość montażowa: 5 mm.
- Osłona izolacyjna przed dotykiem: tak — ochrona części czynnych zgodna z wymaganiami zabudowy modułowej.
- Kompatybilność: przystosowana do obudów i zestawów montażowych serii 630/635 (płyty blankietowe, blokady i elementy montażowe).
Zastosowanie produktu
- Montaż w rozdzielnicach p/t 12-modułowych jako listwa łączeniowa do rozprowadzenia przewodów w obwodach mieszkaniowych i komercyjnych.
- Stosowanie w obudowach ściennych i podtynkowych serii 630/635 jako element zestawu montażowego.
- Łączenie przewodów o przekrojach do 25 mm2 przy obciążeniu do 60 A; zastosowanie przy rozdziale przewodów fazowych, neutralnych lub ochronnych w instalacjach niskiego napięcia.
- Dostarczana w opakowaniu zbiorczym: 7 sztuk.
