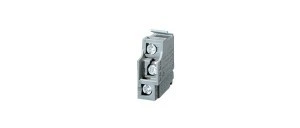

Styk pomocniczy 6A 1-biegunowy przełączny do wyłączników 160-630 A MK 0107 6600190
Styk pomocniczy MK 0107 o numerze 6600190 przeznaczony jest do montażu na wyłącznikach mocy o zakresie prądowym 160–630 A. Pełni funkcję sygnalizacji stanu wyłącznika i przesyłania informacji o załączeniu oraz — w zależności od wariantu wyłącznika — dodatkowych komunikatach diagnostycznych.
Cechy techniczne
- Znamionowy prąd pracy Ie (AC-15, 230 V): 6 A
- Liczba styków przełącznych: 1 (liczba styków rozwiernych: 0; zwiernych: 0)
- Przeznaczenie: do wyłączników mocy o prądzie 160–630 A
- Funkcje sygnalizacji zależne od modelu wyłącznika (szczegóły w zastosowaniu)
- Klasyfikacja ETIM: blok styków pomocniczych
- Nie jest przeznaczony do stosowania z wyłącznikami różnicowoprądowymi, przekaźnikami, stycznikami ani rozłącznikami
Zastosowanie produktu
- Zgłaszanie stanu wyłącznika (WŁ/WYŁ) oraz sygnalizacja załączenia w instalacjach z wyłącznikami mocy 160–630 A
- W instalacjach z wyłącznikami 160/250 A: dostarcza dwóch sygnałów WŁ/WYŁ oraz jednego sygnału załączenia
- W instalacjach z wyłącznikami 400/630 A: dostarcza trzech sygnałów WŁ/WYŁ, jednego sygnału załączenia oraz jednego sygnału o błędzie elektrycznym (zależnie od konfiguracji wyłącznika)
- Stosowany w rozdzielnicach i tablicach zasilania tam, gdzie wymagane jest monitorowanie pozycji i zdarzeń wyłącznika mocy
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy styk MK 0107 można stosować z wyłącznikiem różnicowoprądowym?
Nie. Atrybuty produktu wskazują, że styk nie jest odpowiedni do wyłączników różnicowoprądowych ani do wyłączników różnicowoprądowych z zabezpieczeniem nadprądowym.
- Jakie sygnały generuje styk w zależności od zakresu prądu wyłącznika?
W zależności od modelu wyłącznika: dla wyłączników 160/250 A dostępne są 2 sygnały WŁ/WYŁ i 1 sygnał załączenia; dla wyłączników 400/630 A dostępne są 3 sygnały WŁ/WYŁ, 1 sygnał załączenia i 1 sygnał o błędzie elektrycznym.
