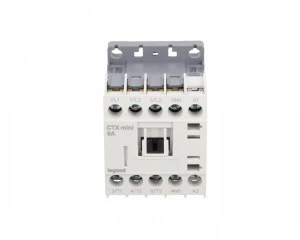

Stycznik mocy 9A 3P 230V AC 1Z 0R CTX3 MINI 417026
Stycznik mocy CTX3 MINI 417026 to kompaktowy, trójbiegunowy stycznik przeznaczony do załączania obciążeń przy napięciu sterowania 230 V AC. Stosowany w układach sterowania silnikami i obwodach zasilania o prądzie pracy do 9 A (AC-3).
Cechy techniczne
- Liczba styków głównych zwiernych: 3 (3P)
- Liczba styków pomocniczych zwiernych: 1 (1Z)
- Znamionowy prąd pracy Ie (AC-3, 400 V): 9 A
- Znamionowe napięcie sterowania Us: 230 V AC (50/60 Hz)
- Rodzaj napięcia sterowania: AC
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Seria: CTX3 MINI — konstrukcja modułowa umożliwiająca montaż w rozdzielnicach i szafach sterowniczych
Zastosowanie
- Załączanie i rozłączanie silników oraz innych obciążeń indukcyjnych i rezystancyjnych do 9 A w trybie AC-3.
- Stosowanie w szafach sterowniczych, automatykach maszynowych i instalacjach budynkowych do sterowania obwodami zasilania.
- Współpraca z przekaźnikami termicznymi i akcesoriami systemu CTX3 (dobór i ustawienie przekaźnika termicznego zgodnie z prądem obciążenia).
- Wskazówki montażowe i eksploatacyjne: przed przystąpieniem do prac odłączyć zasilanie, sprawdzić dane na tabliczce znamionowej, stosować zalecane przekroje przewodów i momenty dokręcania podane w dokumentacji. Naprawy i ingerencje techniczne powinny być wykonywane przez wykwalifikowany personel z użyciem oryginalnych części.
