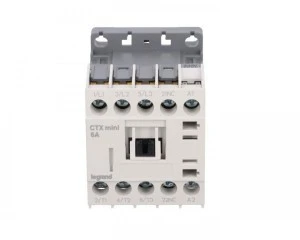

Stycznik mocy 6A 3P 230V AC 0Z 1R CTX3 MINI 417016
Stycznik CTX3 MINI 417016 to 3?polowy element do sterowania obwodami niskiego napięcia, zaprojektowany dla znamionowego prądu pracy 6 A (AC?3). Stosowany w układach sterowania silników, rozdzielnicach i instalacjach automatyki budynkowej oraz przemysłowej.
Cechy techniczne
- Znamionowy prąd pracy (AC?3, 400 V): 6 A
- Liczba styków głównych: 3 zwierne (3P)
- Liczba styków pomocniczych: 0 zwiernych / 1 rozwierny (0Z/1R)
- Znamionowe napięcie sterowania: 230 V AC (50/60 Hz)
- Rodzaj napięcia sterowania: AC
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Seria/typ: CTX3 MINI, nr katalogowy 417016
Zastosowanie
- Sterowanie małymi silnikami i napędami w trybie AC?3 do prądu 6 A.
- Wykorzystanie w rozdzielnicach i szafach sterowniczych jako element układów sterowania i ochrony obwodów.
- Sterowanie obwodami oświetleniowymi, pompami, wentylatorami oraz innymi odbiornikami indukcyjnymi i rezystancyjnymi mieszczącymi się w zakresie znamionowym.
- Należy zapewnić koordynację zewnętrznych zabezpieczeń i nastawić odpowiednie wartości przekaźników termicznych zgodnie z wymaganiami obciążenia.
- Montaż i prace serwisowe powinny wykonywać wykwalifikowani elektrycy; przed przeglądem odłączyć zasilanie. Naprawy wykonywać jedynie przez autoryzowany personel producenta, aby zachować warunki gwarancji.
