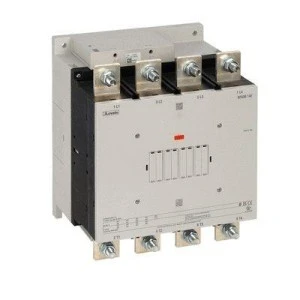

Stycznik mocy 4P, 600A w AC1, cewka 24VDC BF500T4D024

Stycznik mocy 4 polowy 500A AC3, 600A AC1

Napięcie zasilania cewki 24VDC.

Podstawowe akcesoria do stycznika:

- zestyki pomocnicze (montaż na styczniku): BFX10C10 (1 zwierny), BFX10C01 (1 rozwierny), zaciski śrubowe

- zestyki pomocnicze (montaż z boku stycznika): BFX12C11 (1 zwierny +1 rozwierny), BFX12C20 (2 zwierne), BFX12C02 (2 rozwierne), zaciski śrubowe. Na styczniku można zamontować maksymalnie 6 sztuk zestyków pomocniczych.

- blokady mechaniczne: BFX5500 (stycznik obok stycznika), BFX5503 oraz BFX5504 (stycznik nad stycznikiem)

Znamionowe napięcie izolacji Ui IEC/EN 1 000V

Znamionowe napięcie udarowe Uimp 8kV

Prąd roboczy termiczny Ith 700A

Prąd roboczy Ie

AC-1 (≤40°C) 600A, (≤55°C) 590A, (≤70°C) 510A

AC-3 (≤440V ≤55°C) 500A

AC-4 (400V) 230A

Znamionowa moc robocza AC-3 (T≤55°C)

160 kW przy 230VAC

250 kW przy 400VAC

250 kW przy 415VAC

250 kW przy 440VAC

355 kW przy 500VAC

400 kW przy 690VAC

200 kW przy 1 000VAC

Znamionowy prąd AC-3 (T≤55°C)

500 A przy 440VAC

488 A przy 500VAC

400 A przy 690VAC

200 A przy 1 000VAC

Znamionowa moc robocza AC-1 (T≤40°C)

265 kW przy 230VAC

461 kW przy 400VAC

507 kW przy 500VAC

795 kW przy 690VAC

Krótkotrwałe dopuszczalne natężenie prądu przez 10s (IEC/PN-EN 60947-1) 4 050A

Temperatura pracy: min. -40°C maks. +70°C

Temperatura składowania min. -50°C maks. +80°C

Trwałość mechaniczna 5 000 000 cykli

Trwałość elektryczna 600 000 łączeń

Poziom zapewnienia bezpieczeństwa B10d zgodny z PN-EN ISO 13489-1

- obciążenie znamionowe 600 000 cykli

- obciążenie mechaniczne 5 000 000 łączeń

Pozycja montażowa normalna – płaszczyzna pionowa

Pozycja montażowa dozwolona - ±30°

* Pozostałe parametry w karcie katalogowej, do pobrania poniżej.
