Stycznik mocy 4P, 600A w AC1, cewka 100...250VAC/DC BF420T4E230

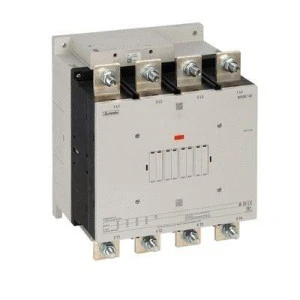

Miniaturka nr 1 produktu, na zdjęciu widać Stycznik mocy 4P, 600A w AC1, cewka 100...250VAC/DC BF420T4E230
Obraz nr 1 produktu, na zdjęciu widać Stycznik mocy 4P, 600A w AC1, cewka 100...250VAC/DC BF420T4E230
Kliknij, aby przejść do galerii
Cena:

Stycznik mocy 4 polowy 420A AC3, 600A AC1

Cewka sterowana elektronicznie, może być zasilana napięciem AC lub DC

Zakres zasilania cewki 100…250 VAC/DC.

Podstawowe akcesoria do stycznika:

- zestyki pomocnicze (montaż na styczniku): BFX10C10 (1 zwierny), BFX10C01 (1 rozwierny), zaciski śrubowe

- zestyki pomocnicze (montaż z boku stycznika): BFX12C11 (1 zwierny +1 rozwierny), BFX12C20 (2 zwierne), BFX12C02 (2 rozwierne), zaciski śrubowe. Na styczniku można zamontować maksymalnie 6 sztuk zestyków pomocniczych.

- blokady mechaniczne: BFX5500 (stycznik obok stycznika), BFX5503 oraz BFX5504 (stycznik nad stycznikiem)

Znamionowe napięcie izolacji Ui IEC/EN 1 000V

Znamionowe napięcie udarowe Uimp 8kV

Prąd roboczy termiczny Ith 630A

Prąd roboczy Ie

AC-1 (≤40°C) 600A, (≤55°C) 530A, (≤70°C) 460A

AC-3 (≤440V ≤55°C) 420A

AC-4 (400V) 200A

Znamionowa moc robocza AC-3 (T≤55°C)

132 kW przy 230VAC

200 kW przy 400VAC

250 kW przy 415VAC

250 kW przy 440VAC

250 kW przy 500VAC

355 kW przy 690VAC

170 kW przy 1 000VAC

Znamionowy prąd AC-3 (T≤55°C)

420 A przy 440VAC

344 A przy 500VAC

354 A przy 690VAC

170 A przy 1 000VAC

Znamionowa moc robocza AC-1 (T≤40°C)

238 kW przy 230VAC

436 kW przy 400VAC

480 kW przy 500VAC

753 kW przy 690VAC

Maks. prąd Ie wg IEC w DC1 przy L/R ≤ 1 ms i 3 polach szeregowo 350A przy 330 VDC

Maks. prąd Ie wg IEC w DC3-DC5 przy L/R ≤ 15 ms i 3 polach szeregowo 280A przy 330VDC

Maks. prąd Ie wg IEC w DC3-DC5 przy L/R ≤ 15 ms i 4 polach szeregowo 350A przy 330VDC i 280A przy 460VDC.

Krótkotrwałe dopuszczalne natężenie prądu przez 10s (IEC/PN-EN 60947-1) 3 360A

Temperatura pracy: min. -40°C maks. +70°C

Temperatura składowania min. -50°C maks. +80°C

Trwałość mechaniczna 5 000 000 cykli

Trwałość elektryczna 700 000 łączeń

Poziom zapewnienia bezpieczeństwa B10d zgodny z PN-EN ISO 13489-1

- obciążenie znamionowe 700 000 cykli

- obciążenie mechaniczne 5 000 000 łączeń

Pozycja montażowa normalna – płaszczyzna pionowa

Pozycja montażowa dozwolona - ±30°

* Pozostałe parametry w karcie katalogowej, do pobrania poniżej.

Dane techniczne

PKWiU
27.33.11.0
Znamionowa moc pracy przy AC-3, 400 V [kW]
200
Liczba styków głównych rozwiernych
0
Liczba styków pomocniczych rozwiernych
0
Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
600
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
250
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do
250
Znamionowe napięcie sterowania Us dla DC [V] do
250
Rodzaj napięcia sterowania
AC/DC
Wersja modułowa
Nie
Liczba styków głównych zwiernych
4
Liczba styków pomocniczych zwiernych
0
Znamionowy prąd pracy Ie przy AC-3, 400 V [A]
420
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
100
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od
100
Znamionowe napięcie sterowania Us dla DC [V] od
100
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Znamionowy prąd pracy przy AC-4, 400 V [A]
200

Dane logistyczne

Ean
8013975328491
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka

Producent / Podmiot odpowiedzialny

Nazwa producentaLOVATO ELECTRIC SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Adres pocztowyul. Zachodnia 3, 55-330 Błonie
