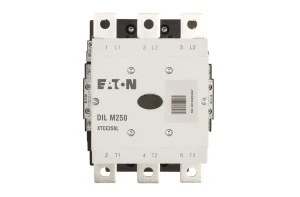

Stycznik mocy 250A 3P 110‑250V 110‑250V AC/DC 2Z 2R DILM250/22(RA250) 208201

Stycznik mocy z linii DILM został skonstruowany zgodnie z normą  IEC/EN 60947-4-1, która nakłada konieczność skutecznego działania nawet przy małych wahaniach napięcia sieci. Urządzenie posiada 3 bieguny oraz  2 styki pomocnicze zwierne i 2 styki pomocnicze rozwierne. Montuje się go na płycie montażowej przy pomocy śrub mocujących. Co więcej, zaciski cewek nie przykrywają okablowania torów głównych aparatu, ze względu na ich umieszczenie na jego czołowej płycie. Stycznik mocy ma swoje zastosowanie w załączaniu systemów do kompensacji mocy biernej oraz instalacji grzewczych, oświetleniowych i transformatorów. Znamionowe napięcie sterowania Us dla AC o częstotliwości od 50 Hz do 60 Hz i dla DC jest w zakresie od 110 V do 250 V. Natomiast, znamionowy prąd pracy Ie dla AC-1, 400 V jest równy 429 A,  dla AC-3, 400 V jest to 250 A, a znamionowa moc pracy przy AC-3, 400 V wynosi 132 kW. Aparat posiada 3 bieguny oraz 2 styki pomocnicze rozwierne i 2 styki pomocnicze rozwierne. Stycznik mocy został wyprodukowany przez firmę EATON ELECTRIC, która zajmuje się efektywnym zarządzeniem zasilania energii elektrycznej, mechanicznej i hydraulicznej.
