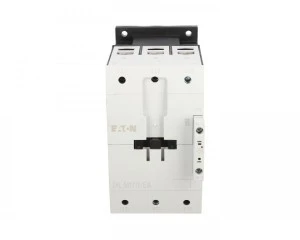

Stycznik mocy 170A 3P 24V DC 0Z 0R DILM170‑EA(RDC24) 189930
- Producent:EATON
- Indeks producenta:189930
- Indeks TIM:0004-00012-44951
- Kategoria:Styczniki mocy AC
Cena:
Stycznik mocy 170A 3P 24V DC 0Z 0R DILM170-EA(RDC24) 189930
Stycznik mocy trójfazowy przeznaczony do przełączania obciążeń w trybie AC-3; cewka sterująca 24 V DC, brak styków pomocniczych. Produkt stosowany w układach rozruchowych silników i rozdzielnicach przemysłowych.
Cechy techniczne
- Znamionowy prąd pracy (Ie) przy AC-3, 400 V: 170 A
- Znamionowa moc pracy przy AC-3, 400 V: 90 kW
- Liczba styków głównych zwiernych: 3 (trójfazowy obwód mocy)
- Liczba styków pomocniczych zwiernych/rozwiernych: 0/0
- Znamionowe napięcie sterowania (cewka): 24 V DC
- Rodzaj napięcia sterowania: DC
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Wersja modułowa: nie
- PKWiU: 27.12.24.0
Zastosowanie
- Przełączanie i sterowanie silnikami trójfazowymi w trybie AC-3 do 90 kW przy 400 V
- Wykorzystanie w rozdzielnicach przemysłowych i szafach sterowniczych
- Element układów rozruchowych i zabezpieczeń silników
- Zastosowania wymagające połączeń śrubowych w obwodzie głównym
Dane techniczne
CN
85364900
Wersja modułowa
Nie
Liczba styków głównych zwiernych
3
Liczba styków pomocniczych zwiernych
0
Znamionowy prąd pracy Ie przy AC-3, 400 V [A]
170
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
0
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do
0
Znamionowe napięcie sterowania Us dla DC [V] do
24
Rodzaj napięcia sterowania
DC
PKWiU
27.12.24.0
Znamionowa moc pracy przy AC-3, 400 V [kW]
90
Liczba styków głównych rozwiernych
0
Liczba styków pomocniczych rozwiernych
0
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
0
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od
0
Znamionowe napięcie sterowania Us dla DC [V] od
24
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Dane logistyczne
Ean
4015081879267
Szerokość opakowania [mm]
100
Waga z opakowaniem [kg]
2.37
Opakowanie zbiorcze produktu
1 szt.
Wysokość opakowania [mm]
190
Długość opakowania [mm]
180
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
