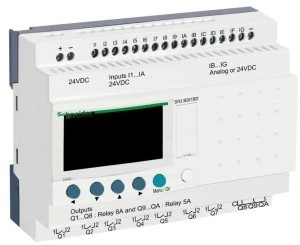

wyświetlacz lokalny |
posiada
|
|
liczba linii schematu sterowania |
0...500 z FBD programowanie
0...240 z drabina programowanie
|
|
czas cyklu |
6...90 ms
|
|
czas kopi zapasowej |
10 lat w 25 °C
|
|
przesunięcie zegara |
6 s/miesiąc w 25 °C
12 min/rok w 0...55 °C
|
|
Diagnostyka pamięci |
Pamięć programu przy każdym załączeniu
|
|
znamionowe napięcie zasilania [Us] |
12 V
|
|
Wartości graniczne napięcia wyjściowego |
10.4...14.4 V
|
|
prąd zasilający |
250 mA (bez przedłużenia)
400 mA (z rozszerzeniami)
|
|
strata mocy w watach (W) |
3 W bez przedłużenia
5 W z rozszerzeniami
|
|
zabezpieczenie przed odwrotną polaryzacją |
Z
|
|
numer wejścia dyskretnego |
16 zgodnie z EN/IEC 61131-2 typ 1
|
|
typ wejścia dyskretnego |
Rezystancyjny
|
|
napięcie wejścia dyskretnego |
12 V DC
|
|
prąd wejścia dyskretnego |
4 mA
|
|
częstotliowść liczenia |
1 kHz dla wejście dyskretne
|
|
stan napiecia 1 zagwarantowany |
>= 7 V dla IB...IG jako dyskretne obwody wejściowe
>= 5.6 V dla dyskretne obwody wejściowe I1...IA i IH...IR
|
|
stan napięcia 0 zagwarantowany |
<= 3 V dla IB...IG jako dyskretne obwody wejściowe
<= 2.4 V dla dyskretne obwody wejściowe I1...IA i IH...IR
|
|
zagwarantowany stan prądowy 1 |
>= 2 mA dla dyskretne obwody wejściowe I1...IA i IH...IR
>= 0.5 mA dla IB...IG jako dyskretne obwody wejściowe
|
|
zagwarantowany stan prądowy 0 |
<= 0.2 mA dla IB...IG jako dyskretne obwody wejściowe
<= 0.9 mA dla dyskretne obwody wejściowe I1...IA i IH...IR
|
|
zgodność wejść |
3-przewodwoe czujniki zbliżeniowe PNP (wejście dyskretne)
|
|
numer wejścia analogowego |
6
|
|
typ wejścia analogowego |
Tryb wspólny
|
|
zakres wejścia analogowego |
0...10 V
0...12 V
|
|
maksymalne dopuszczalne napięcie |
14.4 V (obwód wejścia analogowego)
|
|
rozdzielczość wejścia analogowego |
8 bitów przy maksymalnym napięciu
|
|
wartość LSB |
39 mV (obwód wejścia analogowego)
|
|
czas konwersji |
Cykl przekaźnika inteligentnego dla obwód wejścia analogowego
|
|
błąd konwersji |
+/- 5 % w 25 °C dla obwód wejścia analogowego
+/- 6,2 % w 55 °C dla obwód wejścia analogowego
|
|
powtarzalna dokładność |
+/- 2 % w 55 °C dla obwód wejścia analogowego
|
|
zasięg pracy |
10 m pomiędzy stacjami, z kablem ekranowanym (czujnik nieizolowany) dla obwód wejścia analogowego
|
|
impedancja wejściowa |
14 k? (IB...IG jako obwody wejść analogowych)
14 k? (IB...IG jako dyskretne obwody wejściowe)
2.7 k? (dyskretne obwody wejściowe I1...IA i IH...IR)
|
|
ilość wyjść |
10 przekaźnik wyjście(wyjścia)
|
|
granice napięcia wyjściowego |
24...250 V AC (wyjście przekaźnika)
5...30 V DC (wyjście przekaźnika)
|
|
typ i ułożenie styków |
NO dla wyjście przekaźnika
|
|
prąd cieplny wyjściowy |
5 A dla 2 wyjść (wyjście przekaźnika)
8 A dla 8 wyjść (wyjście przekaźnika)
|
|
trwałość elektryczna |
500000 cykl AC-12 w 230 V, 1.5 A dla wyjście przekaźnika zgodnie z EN/IEC 60947-5-1
500000 cykl AC-15 w 230 V, 0.9 A dla wyjście przekaźnika zgodnie z EN/IEC 60947-5-1
500000 cykl DC-12 w 24 V, 1.5 A dla wyjście przekaźnika zgodnie z EN/IEC 60947-5-1
500000 cykl DC-13 w 24 V, 0.6 A dla wyjście przekaźnika zgodnie z EN/IEC 60947-5-1
|
|
Zdolność łączeniowa w mA |
>= 10 mA w 12 V (wyjście przekaźnika)
|
|
prędkość pracy w Hz |
0.1 Hz (przy Ie) dla wyjście przekaźnika
10 Hz (brak obciążenia) dla wyjście przekaźnika
|
|
twałość mechaniczna |
10000000 cykl (wyjście przekaźnika)
|
|
Znamionowe napięcie udarowe wytrzymywane [Uimp] |
4 kV zgodnie z EN/IEC 60947-1 and EN/IEC 60664-1
|
|
zegar |
Z
|
|
czas odpowiedzi |
10 ms (od stanu 0 do stanu 1) dla wyjście przekaźnika
5 ms (od stanu 1 do stanu 0) dla wyjście przekaźnika
|
|
przyłącza - zaciski |
Zaciski śrubowe, zakres obsługiwanych średnic: 1 x 0.2...1 x 2.5 mm2 AWG 25...AWG 14 półstały
Zaciski śrubowe, zakres obsługiwanych średnic: 1 x 0.2...1 x 2.5 mm2 AWG 25...AWG 14 stały
Zaciski śrubowe, zakres obsługiwanych średnic: 1 x 0.25...1 x 2.5 mm2 AWG 24...AWG 14 elastyczny z końcówką kablową
Zaciski śrubowe, zakres obsługiwanych średnic: 2 x 0.2...2 x 1.5 mm2 AWG 24...AWG 16 stały
Zaciski śrubowe, zakres obsługiwanych średnic: 2 x 0.25...2 x 0.75 mm2 AWG 24...AWG 18 elastyczny z końcówką kablową
|
|
Moment dokręcania |
0.5 N.m
|
|
kategoria przepięć |
III zgodnie z EN/IEC 60664-1
|
|
Masa produktu |
0,4 kg
|
