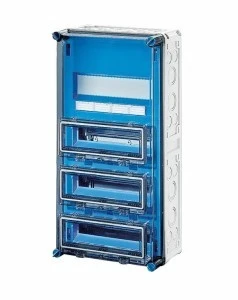

Skrzynka modułowa Mi, IP 65, wlk.4 - 3x12 modułów, z d.szyną nośną i 3 okienkami Mi 1443 2000608
Skrzynka modułowa przeznaczona do montażu aparatów modułowych (3x12 modułów, 36 modułów), z szyną nośną i trzema okienkami kontrolnymi; konstrukcja przeznaczona do zastosowań zewnętrznych i miejsc wymagających ochrony przed pyłem i wodą (IP65).
Cechy techniczne
- Wymiary (HxSxG): 600 × 300 × 185 mm; masa netto: 4,774 kg.
- Przeznaczona na 3×12 modułów (36 modułów); szyna nośna do montażu aparatów modułowych.
- Stopień ochrony: IP65; klasa ochrony II; udarność: IK08.
- Napięcie znamionowe izolacji Ui = 690 V AC / 1000 V DC.
- Materiał obudowy: poliwęglan; odporność na zapłon wg IEC 60695-2-11 (960 °C); bez halogenów i bez silikonu.
- Zakres pracy: temperatura otoczenia od -5 °C do +40 °C; wilgotność do 100% przy 25 °C.
- Pokrywa transparentna z trzema okienkami kontrolnymi; zamknięcie pokrywy narzędziowe; możliwość łączenia modułów/obiektu z innymi obudowami.
- Liczba faz: 3; możliwość rozbudowy: tak; dostarczana bez zacisków PE i N.
Zastosowanie produktu
- Montaż aparatów modułowych w instalacjach rozdzielczych i sterowniczych wymagających ochrony IP65 (zewnętrzne stanowiska techniczne, szafy przyłączeniowe, obiekty przemysłowe).
- Realizacja rozdziału obwodów trójfazowych dla instalacji niskiego napięcia, tam gdzie wymagana jest ochrona przed kurzem i strumieniami wody.
- Miejsca, gdzie potrzebna jest szybka weryfikacja stanu urządzeń — trzy okienka kontrolne i transparentna pokrywa ułatwiają inspekcję bez otwierania obudowy.
- Instalacje, w których konieczne jest łączenie modułowych obudów i późniejsza rozbudowa systemu; konieczność montażu oddzielnych zacisków PE i N na etapie instalacji.
