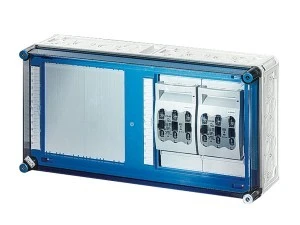

Skrzynka Mi z rozł. bezp. mocy, IP 65, wlk. 4, szyny zb. 630 A, 2xNH 00, 125 A, 3-bieg. +PE+N Mi 6428 2000739
Skrzynka Mi to rozdzielnica skrzynkowa systemu Mi przeznaczona do rozdziału zasilania i ochrony obwodów za pomocą rozłączników bezpiecznikowych NH00. Produkt znajduje zastosowanie w instalacjach przemysłowych i budowlanych wymagających obudowy o stopniu ochrony IP65.
Cechy techniczne
- Typ i wyposażenie: 2x NH 00 (125 A), konstrukcja 3-biegowa, zaciski +PE i N.
- Norma: zgodność z DIN EN IEC 61439-2.
- Napięcie znamionowe izolacji: 690 V AC / 1000 V DC.
- Prąd znamionowy: 160 A; prąd znamionowy szyn zbiorczych: 630 A.
- Odporność zwarciowa: Icw = 21 kA; prąd udarowy Ipk = 45 kA.
- Materiał przewodzący: miedź (Cu); obudowa: poliwęglan.
- Stopień ochrony i mechanika: IP65, odporność na uderzenia IK08.
- Zakres temperatur pracy: -5 °C do +40 °C.
- Wymiary i masa: 300 × 600 × 170 mm, masa 13,701 kg.
- Wyposażenie montażowe: pokrywa uchylna, wbudowana szyna montażowa.
Zastosowanie produktu
- Rozdział mocy i ochrony obwodów w instalacjach przemysłowych i budowlanych, w tym warunki zewnętrzne i zapylone dzięki obudowie IP65.
- Główne rozdzielnie z wykorzystaniem szyn zbiorczych do 630 A oraz wkładek NH00 125 A jako wyłączników bezpiecznikowych.
- Montaż ścienny lub na konstrukcjach przy użyciu szyny montażowej; przewidziana obsługa przewodów PE i N (+PE+N).
- Stosowanie w instalacjach o napięciu do 690 V AC / 1000 V DC oraz przy wymaganiach dotyczących odporności zwarciowej zgodnie z podanymi wartościami Icw i Ipk.
