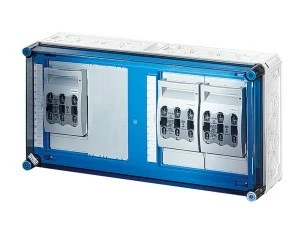

Skrzynka Mi z rozł. bezp. mocy, IP 65, wlk. 4, szyny zb. 250 A, 3xNH 00, 125 A, 3-bieg. +PE+N Mi 6436 2000662
Skrzynka Mi 6436 to rozdzielnica niskiego napięcia z trzema podstawami dla rozłączników bezpiecznikowych NH00, przeznaczona do rozdziału mocy w instalacjach przemysłowych i zewnętrznych wymagających ochrony IP65. Konstrukcja umożliwia montaż szyn zbiorczych i listew ochronno‑neutralnych (+PE+N).
Cechy techniczne
- Napięcie znamionowe izolacji Ui: 690 V AC / 1000 V DC.
- Szyny zbiorcze: 250 A (znamionowy prąd pracy Ie: 250 A).
- Znamionowy prąd urządzenia In: 160 A; odporność na prąd krótkotrwały 15 kA, prąd udarowy szczytowy 30 kA.
- Wyposażenie: 3 podstawy rozłącznika bezpiecznikowego NH00 (do 125 A), rozłącznik bezpiecznikowy, listwy PE i N.
- Obudowa z poliwęglanu, stopień ochrony IP65, odporność na uderzenia IK08.
- Wymiary: wysokość 300 mm, szerokość 600 mm, głębokość 170 mm.
- Zakres pracy: temperatura otoczenia max. 35 °C; dopuszczalny zakres -5 °C do +40 °C.
- Konstrukcja zgodna z wymaganiami normy IEC 61439-2 dla rozdzielnic niskiego napięcia.
Zastosowanie produktu
- Rozdział zasilania w instalacjach przemysłowych i obiektach zewnętrznych wymagających ochrony przed kurzem i strumieniami wody (IP65).
- Obudowa wejściowa/wyjściowa dla rozdziałów głównych i pomocniczych z wykorzystaniem wkładek NH00 (np. zasilanie rozdzielnic lokalnych, odgałęzienia zasilania maszyn).
- Stosowanie tam, gdzie wymagane są szyny zbiorcze do 250 A oraz separacja przewodów ochronnych i neutralnych (+PE+N).
