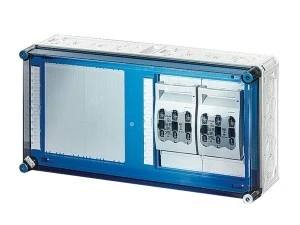

Skrzynka Mi z rozł. bezp. mocy, IP 65, wlk. 4, szyny zb. 250 A, 2xNH 00, 125 A, 3-bieg. +PE+N Mi 6426 2000658
Skrzynka Mi 6426 2000658 to obudowa z rozłącznikami bezpiecznikowymi przeznaczona do rozdziału mocy w instalacjach trójfazowych; umożliwia zabezpieczenie obwodów za pomocą podstaw NH00 i integrację przewodów PE oraz N. Produkt stosowany tam, gdzie wymagany jest stopień ochrony IP65 i odporność mechaniczna IK08.
Cechy techniczne
- Typ: obudowa z rozłącznikami bezpiecznikowymi, 2 podstawy NH00, 3-biegunowa, +PE+N
- Napięcie znamionowe izolacji: 690 V AC / 1000 V DC
- Prąd znamionowy szyn zbiorczych: 250 A
- Prąd znamionowy urządzenia: 160 A; prąd znamionowy pojedynczego obwodu: 128 A
- Prąd znamionowy wyłącznika głównego: 125 A
- Znamionowa wytrzymałość prądu krótkotrwałego: 15 kA / 1 s
- Obudowa: poliwęglan, bezhalogenowa; odporność na uderzenia: IK08
- Stopień ochrony: IP65; pokrywa transparentna
- Wymiary (H x W x D): 300 x 600 x 170 mm; masa: 9,34 kg
- Liczba faz: 3; możliwość rozbudowy: tak
- Warunki montażu: miejsce osłonięte, zakres temperatur pracy -5 °C do +40 °C, maks. temperatura otoczenia dla montażu 35 °C
- Zgodność z normą: DIN EN IEC 61439-2
Zastosowanie produktu
- Rozdział zasilania w instalacjach przemysłowych i budynkach użyteczności publicznej wymagających ochrony IP65.
- Zabezpieczanie obwodów głównych i pomocniczych przy użyciu wkładek systemu NH00.
- Centralne pole rozdzielcze z szynami zbiorczymi 250 A dla rozdziału trójfazowego (+PE+N).
- Instalacje, w których wymagana jest obudowa bezhalogenowa o zwiększonej odporności mechanicznej (IK08).
- Aplikacje wymagające możliwości późniejszej rozbudowy pól rozdzielczych.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jakie wkładki bezpiecznikowe pasują do skrzynki Mi 6426 2000658?
Skrzynka jest wyposażona w 2 podstawy rozłącznikowe NH00 — należy stosować wkładki zgodne z systemem NH00, dobrane do wymagań obwodu i zgodne z maksymalnym prądem wyłącznika głównego (125 A).
- Czy skrzynkę można montować na zewnątrz?
Stopień ochrony IP65 umożliwia stosowanie na zewnątrz przy ochronie przed wodą i pyłem, jednak producent określa montaż w miejscu osłoniętym oraz ograniczenie temperatury otoczenia (maks. 35 °C) — unikać bezpośredniej ekspozycji na ekstremalne warunki atmosferyczne.
