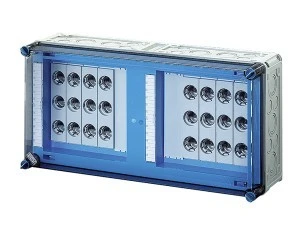

Skrzynka Mi z podst. bezpiecz., IP 65, wlk.4 - 600x300x170, 8x25A, E27, szyny zb.250A Mi 3425 2000626
Skrzynka Mi 3425 2000626 to obudowa na podstawy bezpiecznikowe do montażu naściennego, przeznaczona do niskonapięciowej dystrybucji energii z funkcją ochrony obwodów i możliwością montażu oświetlenia serwisowego (gniazdo E27). Stosowana tam, gdzie wymagany jest wysoki stopień ochrony przed pyłem i wodą (IP65).
Cechy techniczne
- Wymiary zewnętrzne: 600 × 300 × 170 mm (szer. × wys. × głęb.).
- Materiał obudowy: poliwęglan, odporny na uderzenia, bez halogenów i silikonu.
- Stopień ochrony: IP65 — ochrona przed pyłem i strumieniami wody.
- Prąd znamionowy urządzenia (In) / prąd pracy (Ie): 25 A; układ przewidziany na 8 pozycji dla wkładek bezpiecznikowych 25 A.
- Znamionowy prąd szyn zbiorczych: 250 A.
- Napięcie znamionowe izolacji (zgodnie z dokumentacją produktu): Ui = 690 V AC / 1000 V DC.
- Klasa ochrony: II (podwójna izolacja).
- Montaż: naścienny; masa netto: 9,5 kg.
- Zakres temperatur pracy: od -5 °C do +40 °C; maksymalna temperatura otoczenia wskazana: +35 °C.
- Wyposażenie dodatkowe: gniazdo E27 (możliwość montażu oprawy oświetleniowej serwisowej).
- Zgodność techniczna: konstrukcja obudowy zgodna z wymaganiami dla niskonapięciowych rozdzielnic (odniesienie do norm systemowych produktu).
Zastosowanie produktu
- Rozdział energii i zabezpieczanie obwodów w instalacjach niskiego napięcia wymagających ochrony IP65.
- Montaż naścienny w obiektach przemysłowych, warsztatach, strefach zewnętrznych i miejscach tymczasowych instalacji, gdzie konieczne jest zabezpieczenie przed pyłem i wodą.
- Zabudowa podstaw bezpiecznikowych (8 pozycji 25 A) oraz centralnych szyn zbiorczych do 250 A — do dystrybucji lokalnej i rozdziału obwodów.
- Możliwość montażu oświetlenia serwisowego dzięki gniazdu E27 (np. do oświetlenia wnętrza podczas prac konserwacyjnych).
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy skrzynka Mi 3425 nadaje się do instalacji zewnętrznej?
Tak — obudowa ma stopień ochrony IP65, co pozwala na instalacje w warunkach narażenia na kurz i bryzgi wody; przy projektowaniu instalacji należy uwzględnić maksymalną dopuszczalną temperaturę otoczenia (+35 °C) i zapewnić odpowiednie mocowanie naścienne.
- Jakie wkładki bezpiecznikowe można stosować w tej skrzynce?
Skrzynka jest przystosowana do 8 podstaw bezpiecznikowych o znamionowym prądzie 25 A. Dobór konkretnego typu wkładek (np. charakterystyka topienia) należy wykonać zgodnie z zastosowanymi podstawami bezpiecznikowymi i wymaganiami ochrony obwodów.
