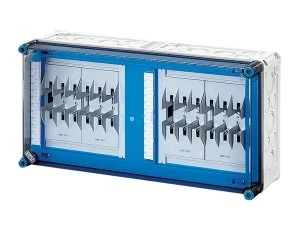

Skrzynka Mi z pod. bezp. mocy, IP 65, wlk. 4, szyny zb. 250 A, 4xNH 00, 125 A, 3-bieg. +PE+N Mi 6461 2000668
Obudowa na podstawy bezpiecznikowe przeznaczona do montażu naściennego jako kompaktowa skrzynka dystrybucyjna dla 4 wkładek NH00. Produkt służy do rozdziału trójfazowych instalacji niskiego napięcia i umożliwia podłączenie przewodów ochronnych PE oraz przewodu neutralnego N.
Cechy techniczne
- Obudowa z poliwęglanu odporny na uderzenia i promieniowanie UV; materiał bez halogenów i silikonu.
- Stopień ochrony: IP65 – ochrona przed pyłem i strugami wody.
- Izolacja: Ui = 690 V AC / Ui = 1000 V DC.
- Liczba podstaw bezpiecznikowych: 4 × NH00; obsługa wkładek do 125 A.
- Prąd znamionowy szyn zbiorczych: 250 A.
- Liczba faz: 3; całkowita liczba grup: 4.
- Wymiary (HxWxD): 300 × 600 × 170 mm; masa netto: 8,99 kg.
- Pokrywa transparentna umożliwiająca wizualną inspekcję wkładek bez otwierania.
- Maksymalna temperatura otoczenia pracy: 35 °C; przeznaczona do instalacji w warunkach osłoniętych.
- Możliwość rozbudowy instalacji (rozszerzalna konstrukcja montażowa).
- Zgodność z normą DIN EN/IEC 61439-2; deklaracja zgodności producenta oraz spełnienie wymogów dyrektyw UE (m.in. 2014/35/UE i 2015/863/EU).
Zastosowanie produktu
- Rozdział i zabezpieczenie obwodów trójfazowych w instalacjach budynków i obiektów przemysłowych.
- Obudowa dla wkładek NH00 jako element lokalnych rozdzielnic lub punktów przyłączeniowych.
- Montaż naścienny w miejscach osłoniętych; zastosowanie tam, gdzie wymagane są szyny zbiorcze do 250 A i inspekcja wkładek przez transparentną pokrywę.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy skrzynka może być montowana na zewnątrz?
Skrzynka ma stopień ochrony IP65, co zabezpiecza przed pyłem i strugami wody; jednak producent określa przeznaczenie do instalacji w warunkach osłoniętych. Do montażu zewnętrznego wymagane jest miejsce chronione przed bezpośrednim działaniem atmosferycznym i temperaturą otoczenia nie przekraczającą 35 °C.
- Jakie są dopuszczalne przekroje przewodów i liczba przewodów na zacisk?
W dokumentacji produktu przewidziano różne przekroje przewodów i zmienną maksymalną liczbę przewodów na punkt zacisku w zależności od rodzaju przewodu. Szczegółowe wartości i instrukcje montażowe należy sprawdzić w dokumentacji technicznej producenta przed instalacją.
