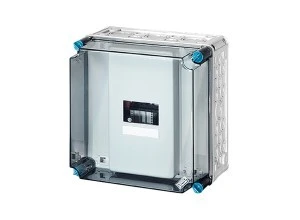

Skrzynka Mi dla wył. głównego, IP 65, wlk.2 - 300x300x214, 5-bieg.+PE+N, szyny zb. 250A Mi 6202 2000795
Obudowa typu Mi przeznaczona do montażu wyłącznika głównego oraz aparatury ochronnej z szynami zbiorczymi 250 A; konstrukcja z poliwęglanu zapewnia ochronę przed pyłem i wodą (IP65) oraz odporność na uderzenia (IK08). Produkt znajduje zastosowanie w rozdzielnicach przyłączeniowych i punktach zasilania wymagających hermetycznej obudowy.
Cechy techniczne
- Materiał obudowy: poliwęglan; stopień ochrony IP65; odporność na uderzenia IK08
- Wymiary: szer. 300 mm × wys. 300 mm × gł. 214 mm; masa netto 4,296 kg
- Szyny zbiorcze: prąd znamionowy 250 A; napięcie znamionowe izolacji 690 V AC / 1000 V DC
- Prąd znamionowy wyłącznika głównego: 250 A (przystosowanie do aparatów głównych zgodnie z parametrami szyn)
- Liczba faz/pól: 5 (+ PE + N); pokrywa transparentna ułatwiająca kontrolę stanu bez otwierania obudowy
- Możliwość rozbudowy: tak (wewnętrzne miejsce i konstrukcja przystosowane do dodatkowych elementów zgodnych z szyną 250 A)
- Warunki montażu/eksploatacji: maks. temperatura otoczenia do 35 °C; wilgotność do 100% przy 25 °C
- Zgodność z normą DIN EN IEC 61439-2 oraz stosowne wymagania dyrektyw UE (m.in. LVD i RoHS) zgodnie z dokumentacją producenta
Zastosowanie produktu
- Instalacje zasilania głównego w budynkach i obiektach przemysłowych — montaż wyłącznika głównego i zabezpieczeń
- Punkty przyłączeniowe narażone na kurz i wilgoć (zewnętrzne lub mokre środowiska) dzięki IP65
- Rozdzielnice maszyn i urządzeń wymagające kompaktowej obudowy z przezroczystą pokrywą do kontroli stanu
- Aplikacje, gdzie konieczne jest użycie szyn zbiorczych o prądzie do 250 A i izolacji do 690 V AC / 1000 V DC
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy obudowa nadaje się do montażu zewnętrznego?
Tak. Skrzynka posiada stopień ochrony IP65, co umożliwia ochronę przed kurzem i strugami wody; należy jednak uwzględnić maksymalną temperaturę otoczenia do 35 °C oraz zapewnić montaż minimalizujący bezpośrednie działanie promieniowania UV na elementy przyłączeniowe, jeśli producent komponentów tego wymaga.
- Jak dobrać aparaturę wewnętrzną do szyn zbiorczych 250 A?
Należy stosować aparaty i akcesoria mechanicznie i elektrycznie kompatybilne z szyną 250 A oraz o napięciu izolacji nie przekraczającym 690 V AC (1000 V DC). Przed montażem należy sprawdzić wymiary mocowań i odstępy izolacyjne zgodne z DIN EN IEC 61439-2.
