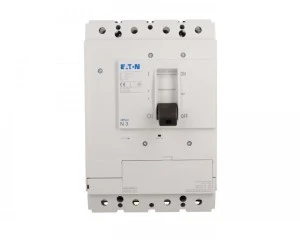

Rozłącznik mocy 4P 400A BG3 N3-4-400 266023
Rozłącznik izolacyjny N3-4-400 przeznaczony do stałego montażu, służący do łącznia i rozłączania obwodów trójfazowych w instalacjach przemysłowych i rozdzielniach. Urządzenie 4-biegunowe zapewnia separację obwodu przy prądzie znamionowym 400 A.
- Znamionowy prąd ciągły (Iu): 400 A; liczba biegunów: 4.
- Maksymalne znamionowe napięcie pracy Ue: 690 V AC; kompatybilny z typowymi instalacjami niskiego napięcia.
- Znamionowy warunkowy prąd zwarciowy Iq: 100 kA — zabezpieczenie przeciwzwarciowe zgodne z wymogami instalacji.
- Stopień ochrony części czołowej: IP20 (ochrona przed dotykiem palcem).
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe; obsługa różnych typów przewodów.
- Wyposażony w mechanizm ryglujący umożliwiający blokadę pozycji rozłącznika (możliwość zabezpieczenia przed nieautoryzowanym załączeniem).
- Brak wbudowanego napędu silnikowego; dostępny opcjonalny napęd silnikowy i opcjonalny wyzwalacz napięciowy.
- Znamionowa moc pracy: AC-3 i AC-23 przy 400 V — 200 kW.
- Budowa: urządzenie mocowane na stałe; przeznaczony do montażu płaskiego, montażu pośredniego i instalacji w tablicach rozdzielczych.
- Funkcje dodatkowe: możliwość pracy jako rozłącznik główny, rozłącznik kompaktowy, wyłącznik awaryjny oraz rozłącznik serwisowy.
- Zgodność z normami IEC/EN dotyczących rozłączników i aparatury łączeniowej.
- Główne rozdzielnice przemysłowe i budynkowe — jako rozłącznik główny i sekcyjny.
- Aplikacje napędowe i zasilanie maszyn — izolacja obwodów silnikowych przy mocy do 200 kW (400 V).
- Punkty serwisowe i konserwacyjne — warunkowe odłączenie obwodu do prac obsługowych (rozłącznik serwisowy).
- Systemy zasilania awaryjnego i grup prądotwórczych — funkcja wyłącznika awaryjnego oraz możliwość ryglowania.
- Tablice rozdzielcze i szafy rozdzielcze o montażu płaskim lub pośrednim wymagające kompaktowego rozłącznika o wysokich parametrach zwarciowych.
