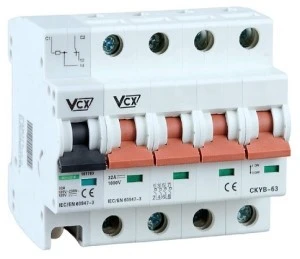

Rozłącznik izolacyjny z wyzwalaczem wzrostowym 4P 32A 1000V DC

Dane techniczne:

• Prąd znamionowy max.: 32A DC
• Napięcie znamionowe Ui: 1000 V DC (250V DC na moduł)
• Spolaryzowany: nie
• Temperatura pracy: -40 ~+ 85st. C
• Napięcie udarowe Uimp = 8kV
• Stopień ochrony: IP20
• Jako rozłącznik główny: Tak
• Znamionowy prąd ciągły: 32 A
• Odpowiedni do instalacji w tablicach rozdzielczych: Tak
• Jako rozłącznik serwisowy: Tak
• Przewody montażowe: 1-35mm²
• Moment dokręcania: 2-3,5Nn
• Szerokość wyrażona ilością pól: 5
• Stopień ochrony: IP20

Wyzwalacz wzrostowy: 120-230V AC/120V DC

Zgodność z normą IEC/EN 60947-3

Wyłącznik DC model CYKB-63+MX+OFF, może być w zależności od sposobu podłączenia zastosowany do instalacji PV o napięciu znamionowym do 1000V DC i natężeniu 32A.

UWAGA!

Zastosować mostek między zaciskami 2 i 4 oraz 6 i 8.

• mostki łączące należy wykonać przewodami o przekroju nie mniejszym niż 6mm2, posiadającymi izolację na pełne 1000V
• produkt może być montowany tylko przez wykwalifikowany personel z właściwymi uprawnieniami
• nie podłączać pod napięciem

MOSTKI NIE WCHODZĄ W SKŁAD PRODUKTU.
