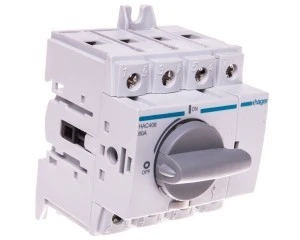

Rozłącznik izolacyjny 4P 80A HAC408

Rozłącznik izolacyjny 4P 80A HAC408

Rozłącznik izolacyjny HAC408 to modułowe urządzenie obrotowe 4-biegunowe przeznaczone do funkcji rozłącznika głównego w instalacjach niskiego napięcia; stosowany do bezpiecznego odłączania obwodów trójfazowych w układach z napięciem znamionowym 380/415 V, 50 Hz.

Cechy techniczne

• Znamionowy prąd ciągły Iu: 80 A; liczba biegunów: 4 (4P).
• Maksymalne znamionowe napięcie pracy Ue AC: 690 V; napięcie sieciowe typowe: 380/415 V, 50 Hz.
• Izolacja Ui: 800 V; napięcie udarowe (impulsowe): 8000 V.
• Kategorie pracy: AC21, AC22, AC23 przy obciążalności 80 A.
• Dopuszczalny prąd zwarciowy (making): 50 kA; krótkotrwały prąd wytrzymywany: 1,5 kA.
• Straty mocy: 9,6 W.
• Stopień ochrony części czołowej: IP20.
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe; element przełączający: pokrętło.
• Budowa: urządzenie mocowane na stałe (montaż płaski, rozmiar 2); nieprzystosowany do montażu czołowego ani do instalacji zatopionych w standardowych tablicach rozdzielczych.
• Funkcje dodatkowe: brak mechanizmu ryglującego, brak wbudowanego napędu silnikowego i brak opcjonalnego napędu.
• Zastosowanie zgodne z wymaganiami eksploatacyjnymi dla rozłączników izolacyjnych w instalacjach niskiego napięcia.

Zastosowanie produktu

• Funkcja rozłącznika głównego w rozdzielniach i rozdzielnicach przy montażu płaskim na szynie lub płycie montażowej.
• Odłączanie i separacja obwodów zasilających silniki, obwody oświetleniowe i obwody pomocnicze w instalacjach przemysłowych i budynkowych (trójfazowe układy 380/415 V).
• Zastosowanie w układach wymagających rozłącznika o prądzie znamionowym 80 A i zdolności do pracy w kategoriach AC21–AC23.
• Nie stosować jako wyłącznik awaryjny ani jako rozłącznik serwisowy z możliwością ryglowania; nieprzeznaczony do zabudowy wewnątrz standardowych modułowych tablic rozdzielczych.
