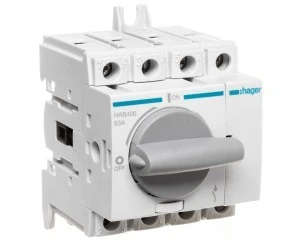

Rozłącznik izolacyjny 4P 63A HAB406

Rozłącznik izolacyjny 4P 63A HAB406

Rozłącznik izolacyjny 4P 63A HAB406 to modułowy, obrotowy rozłącznik izolacyjny przeznaczony do stosowania jako rozłącznik główny w instalacjach niskiego napięcia. Produkt przeznaczony do montażu stałego, z przyłączem typu połączenie szynowe i możliwością montażu płaskiego.

Cechy techniczne

• Typ: modułowy rozłącznik izolacyjny, konstrukcja obrotowa, rozmiar 1
• Liczba biegunów: 4P
• Znamionowy prąd ciągły Iu: 63 A
• Znamionowe napięcie pracy: 380/415 V, częstotliwość 50 Hz; maks. znamionowe napięcie pracy Ue AC: 690 V
• Napięcie izolacji: 800 V
• Prąd zwarciowy przy współpracy z bezpiecznikami: 50 kA
• Moc znamionowa przy 400 V: 41 kW
• Stopień ochrony części czołowej: IP20
• Rodzaj przyłącza obwodu głównego: połączenie szynowe; dopuszczalny przekrój przewodów do 16 mm²
• Element przełączający: pokrętło z mechanizmem ryglującym
• Przeznaczony jako rozłącznik główny, urządzenie mocowane na stałe, odpowiedni do montażu płaskiego
• Brak zintegrowanego napędu silnikowego
• Zgodność z normami: PN-EN 60947-3 / IEC 60947-3 oraz DIN EN 50173-1

Zastosowanie

• Stosowanie jako rozłącznik główny w rozdzielnicach energetycznych budynków komercyjnych i przemysłowych
• Funkcja izolacji obwodów przy pracach serwisowych i konserwacyjnych
• Integracja z systemami szyn zbiorczych dzięki przyłączu typu połączenie szynowe
• Aplikacje wymagające wyłączania do 63 A i odporności zwarciowej do 50 kA przy współpracy z bezpiecznikami
• Montaż stały i montaż płaski w rozdzielnicach modułowych
