Rozłącznik izolacyjny 3P 80A/690V AC montaż na szynie TH CLBS 80 3P 004661404
- Producent:ETI-POLAM
- Indeks producenta:004661404
- Indeks TIM:0004-00013-44351
- Kategoria:Rozłączniki bezpiecznikowe listwowe NH
- Ocena:
Cena:
Niezawodne i sprawdzone kompaktowe rozłączniki modułowe CLBS
Wielobiegunowe, modułowe rozłączniki obciążenia CLBS z napędem ręcznym występują w zakresie prądów od 16 do 125 A. Aparaty te służą do wykonywania czynności łączeniowych w obwodach pod obciążeniem zapewniając bezpieczną przerwę izolacyjną dla obwodów elektrycznych niskiego napięcia, a w szczególności w obwodach sterujących maszyn. Dzięki zastosowaniu szerokiej gamy akcesoriów do rozłączników CLBS można z 3-biegunowego rozłącznika otrzymać aparat 4-, 6- lub 8-biegunowy lub 3/4-biegunowy przełącznik. Przełączniki CLBS zapewniają przełączanie obciążenia między dwoma źródłami lub dwoma obwodami niskiego napięcia, a także ich bezpieczne odizolowanie w stanie otwartym. Seria aparatów CLBS została zaprojektowana, przeszła kwalifikację oraz testy zgodnie z kryteriami określonymi w normie IEC60947-3.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
004661404
Typ produktu określony przez producenta.
CLBS 80 3P
rozłącznik izolacyjny
Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.
80
Wersja wykonania danego łącznika modułowego: jedno-, dwu-. trój- i czterobiegunowe.
3
Szerokość aparatu wyrażona w ilości typowych modułów 18 milimetrów.
3
Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
690
Określenie odległośći pomiędzy stykami głównymi łączników w stanie otwartym wyrażona w milimetrach.
>3
Wielkość zacisku przyłączeniowego łącznika umożliwiająca przyłączenie przewodu o odpowiednim przekroju poprzecznym, wyrażonym w mm2.
2,5 - 35
Stopień ochrony przed dostępem do części niebezpiecznych i przed wnikaniem obcych ciał stałych i/lub przed wnikaniem wody określony zgodnie z normą EN 60529.
IP20
szyna TH, płyta, drzwi
akcesoria dodatkowe
Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.
IEC 60947-3

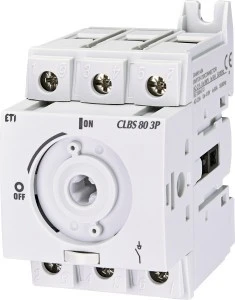

Zdjęcie produktu
Zalety produktu
- Rozłączniki są sprzedawane bez rączki, należy dobrać odpowiedni model z akcesoriów.
- Napęd zewnętrzny czołowy, lub boczny z prawej strony.
- Z podstawowych 3-biegunowych rozłączników można otrzymać aparaty 4-, 6- lub 8-biegunowe lub przełączniki (I-0-II za pomocą adaptera CLBS-CK) 3/4 -biegunowe.
- W celu ochrony przed nieautoryzowanym przełączeniem istnieje możliwość zastosowania kłódki jako blokady.
- Jako akcesoria dodatkowe dostępne są osłony zacisków - CLBS-TS.
- Styki pomocnicze wyprzedzające CLBS-PS11. Zmiana stanu styków wyprzedza zmianę stanu torów głównych aparatu przy przejściu z pozycji I do 0. Styki instaluje się na lewej lub prawej stronie aparatu.
- Dodatkowy zwarty biegun neutralny N CLBS-N.
- Dodatkowy biegun uziemiający PE CLBS-PE.
- Dodatkowy czwarty biegun CLBS-4P.
- Dostępne jest wykonanie rozłaczników CLBSV, oraz CLBSV...CO (I-0-II) z widoczną przerwą.
