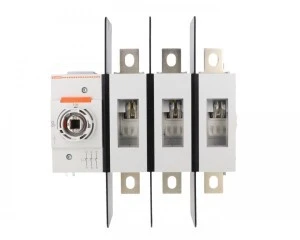

ROZŁĄCZNIK IZOLACYJNY 0-1, 3 POLOWY, BEZ POKRĘTŁA 630A (ITH/AC21A), 630A (IE/AC22A i AC23A)
Dostępne są dwa sposoby przełączania: bezpośrednie oraz ze sprzęgłem drzwiowym (pokrętło na drzwiach szafy).
Przełączanie bezpośrednie - należy zamontować pokrętło: GLX62DB (czarne) lub GLX62D (żółto/czerwone)
Przełączanie na drzwiach szafy - należy zamontować pokrętło: GLX62B (czarne) lub GLX62 (żółto/czerwone) oraz trzpień z serii GLX7… (dostępne są trzpienie od długościach od 150 do 500 mm).
W celu otrzymania wersji 4-polowej należy zamontować z boku rozłącznika 4-pole GLX420630.
Więcej o akcesoriach w załączonych poniżej kartach katalogowych i instrukcjach.
Podstawowe dane techniczne:
Znamionowe napięcie izolacji Ui 1 000 V
Znamionowe napięcie udarowe Uimp 12 kV
Znamionowa moc robocza AC23A: 250 kW przy 400 VAC, 500 kW przy 690 VAC
Zdolność załączania AC23A: 6 300 A przy 400 VAC
Zdolność wyłączania AC23A: 5 040 A przy 400 VAC
Trwałość mechaniczna: 10 000 cykli
Montaż: na płycie przy pomocy śrub lub na szynie DIN 35 mm
Temperatura pracy: od -25 do +55 °C
Przekrój przewodów: min. 1x185 mm², maks. 2x185 mm²
