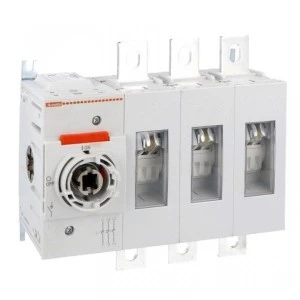

Rozłącznik izolacyjny 3P 500A bez pokrętła GL0500C1
- Producent:LOVATO
- Indeks producenta:GL0500C1
- Indeks TIM:0001-00018-23786
- Kategoria:Rozłączniki izolacyjne
- Ocena:
Cena:
ROZŁĄCZNIK IZOLACYJNY 0-1, 3 POLOWY, BEZ POKRĘTŁA 500A (ITH/AC21A), 500A (IE/AC22A i AC23A)
Dostępne są dwa sposoby przełączania: bezpośrednie oraz ze sprzęgłem drzwiowym (pokrętło na drzwiach szafy).
Przełączanie bezpośrednie - należy zamontować pokrętło: GLX62DB (czarne) lub GLX62D (żółto/czerwone)
Przełączanie na drzwiach szafy - należy zamontować pokrętło: GLX62B (czarne) lub GLX62 (żółto/czerwone) oraz trzpień z serii GLX7… (dostępne są trzpienie od długościach od 150 do 500 mm).
W celu otrzymania wersji 4-polowej należy zamontować z boku rozłącznika 4-pole GLX420500.
Więcej o akcesoriach w załączonych poniżej kartach katalogowych i instrukcjach.
Podstawowe dane techniczne:
Znamionowe napięcie izolacji Ui 1 000 V
Znamionowe napięcie udarowe Uimp 12 kV
Znamionowa moc robocza AC23A: 250 kW przy 400 VAC, 500 kW przy 690 VAC
Zdolność załączania AC23A: 5 000 A przy 400 VAC
Zdolność wyłączania AC23A: 4 000 A przy 400 VAC
Trwałość mechaniczna: 10 000 cykli
Montaż: na płycie przy pomocy śrub lub na szynie DIN 35 mm
Temperatura pracy: od -25 do +55 °C
Przekrój przewodów: min. 1x185 mm², maks. 2x185 mm²
Dane techniczne
CN
8536508000
Liczba styków pomocniczych przełącznych
0
Znamionowa moc pracy dla AC-23, 400 V [kW]
250
Liczba styków pomocniczych zwiernych
0
Znamionowy prąd ciągły Iu [A]
500
Wbudowany napęd silnikowy
Jako wyłącznik awaryjny
Jako rozłącznik serwisowy
Opcjonalny napęd silnikowy
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Rodzaj elementu przełączającego
Pokrętło
Jako rozłącznik główny
PKWiU
27.33.11.0
Znamionowy warunkowy prąd zwarciowy Iq [kA]
80
Maksymalne znamionowe napięcie pracy Ue AC [V]
690
Liczba styków pomocniczych rozwiernych
0
Liczba biegunów
3
Opcjonalny wyzwalacz napięciowy
Jako rozłącznik bezpieczeństwa
Jako rozłącznik kompaktowy
Odpowiedni do instalacji w tablicach rozdzielczych
Z mechanizmem ryglującym
Odpowiedni do montażu płaskiego
Dane logistyczne
Ean
8013975245552
Szerokość opakowania [mm]
200
Waga z opakowaniem [kg]
3.50
Wysokość opakowania [mm]
110
Długość opakowania [mm]
240
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
