Rozłącznik izolacyjny 3P 20A HAB302

Rozłącznik izolacyjny 3P 20A HAB302

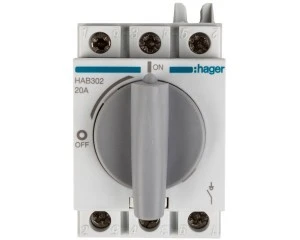

Rozłącznik izolacyjny 3P 20A HAB302 to modułowe urządzenie obrotowe przeznaczone do izolacji i przełączania trójfazowych obwodów niskiego napięcia w rozdzielnicach i panelach. Stosowany jako rozłącznik główny oraz do celów konserwacyjnych i eksploatacyjnych w instalacjach przemysłowych i budynkowych.

Cechy techniczne

• Znamionowy prąd ciągły Iu: 20 A
• Liczba biegunów: 3 (3P)
• Maksymalne znamionowe napięcie pracy Ue AC: 690 V
• Typowe napięcie sieci: 380/415 V; izolacja: 800 V
• Prąd zwarciowy przy zastosowaniu wyłączników/bezpieczników: 50 kA
• Moc znamionowa łączeniowa: 13 kW przy 400 V
• Stopień ochrony części czołowej: IP20
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe
• Rodzaj elementu przełączającego: pokrętło (napęd obrotowy)
• Mechanizm ryglujący: tak (możliwość zabezpieczenia pozycji)
• Przeznaczenie konstrukcyjne: urządzenie mocowane na stałe; odpowiedni do montażu pośredniego
• Możliwość użycia jako rozłącznik główny oraz instalacji w tablicach rozdzielczych
• Zgodność środowiskowa: zgodność z dyrektywą RoHS
• Norma techniczna (dotycząca rozłączników modułowych): PN-EN 60947-3 (zgodnie z dokumentacją producenta)

Zastosowanie produktu

• Izolacja i ręczne rozłączanie trójfazowych obwodów zasilających w instalacjach przemysłowych i komercyjnych
• Funkcja rozłącznika głównego w tablicach rozdzielczych i panelach sterowniczych
• Wykonywanie prac konserwacyjnych i serwisowych wymagających bezpiecznej izolacji obwodu
• Montaż stały i montaż pośredni w rozdzielnicach modułowych z zastosowaniem połączeń śrubowych
