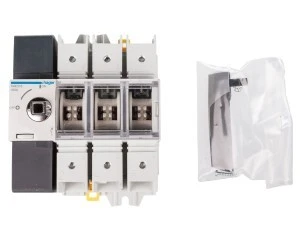

Rozłącznik izolacyjny 3P 160A z widoczną przerwą HAE316
Rozłącznik izolacyjny 3P 160A HAE316 to modułowy rozłącznik obrotowy przeznaczony do bezpiecznego odłączania obwodów trójfazowych. Produkt stosuje się jako rozłącznik główny oraz do izolacji i konserwacji obwodów w rozdzielnicach oraz instalacjach przemysłowych.
Cechy techniczne
Znamionowy prąd ciągły Iu: 160 A (kategorie obciążalności AC21 i AC22)
Liczba biegunów: 3 (3P) z widoczną przerwą izolacyjną
Napięcie znamionowe Ue: 380/415 V (maks. dopuszczalne napięcie pracy do 690 V AC)
Napięcie izolacji Ui: 800 V
Prąd zwarciowy (zdolność do przenoszenia zwarć): 50 kA
Moc znamionowa: 105 kW
Straty mocy na biegun: 7,5 W
Stopień ochrony części czołowej: IP20
Mechanizm: dźwignia obrotowa; z mechanizmem ryglującym (możliwość zaryglowania w położeniu wyłączonym)
Rodzaj przyłącza obwodu głównego: połączenie śrubowe
Budowa: urządzenie mocowane na stałe, rozmiar 4 (modułowy)
Zgodność konstrukcyjna z wymaganiami norm dla rozłączników izolacyjnych (m.in. IEC 60947-3)
Przeznaczony do montażu płaskiego i instalacji w tablicach rozdzielczych; funkcja rozłącznika głównego
Zastosowanie produktu
Stosowanie jako rozłącznik główny w rozdzielnicach budynkowych i przemysłowych dla instalacji 3-fazowych (380/415 V)
Izolacja obwodów w celu bezpieczeństwa prac konserwacyjnych i serwisowych — widoczna przerwa ułatwia weryfikację stanu rozłączenia
Montaż w tablicach i szafach rozdzielczych do odłączania sekcji instalacji oraz ochrony przed przypadkowymi podłączeniami
Zastosowania przemysłowe wymagające obciążalności do 160 A i odporności na udary zwarciowe do 50 kA
Dane techniczne
CN
85365080
Znamionowy prąd ciągły Iu [A]
160
Stopień ochrony (IP) części czołowej
IP20
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Jako rozłącznik główny
Tak
Odpowiedni do instalacji w tablicach rozdzielczych
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
PKWiU
27.33.11.0
Liczba biegunów
3
Z mechanizmem ryglującym
Tak
Rodzaj elementu przełączającego
Dźwignia
Odpowiedni do montażu płaskiego
Tak
Maksymalne znamionowe napięcie pracy Ue AC [V]
690
Dane logistyczne
Kod kreskowy
3250613140328
Szerokość opakowania [mm]
165
Waga z opakowaniem [kg]
0.84
Opakowanie zbiorcze produktu
1 szt.
Wysokość opakowania [mm]
90
Długość opakowania [mm]
185
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaHAGER POLSKA SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
