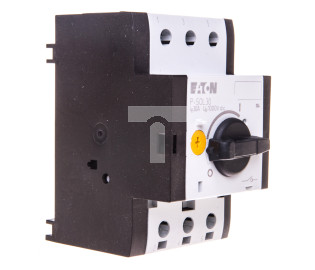

Rozłącznik do instalacji fotowoltaicznej 2P 30A DC P-SOL30 120935
Rozłącznik izolacyjny DC P-SOL30 2P o znamionowym prądzie 30 A i maksymalnym napięciu pracy 1000 V, przeznaczony do stosowania w instalacjach fotowoltaicznych jako element izolacji i odłączenia obwodów. Urządzenie ma otwarte wykonanie i jest mocowane na stałe, przystosowane do montażu w tablicach rozdzielczych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 30 A
- Liczba biegunów: 2 (2P)
- Maksymalne znamionowe napięcie pracy Ue DC: 1000 V
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Stopień ochrony części czołowej: IP20
- Budowa: urządzenie mocowane na stałe, otwarte wykonanie; możliwy montaż w dowolnej pozycji
- Rodzaj elementu przełączającego: pokrętło; opcjonalny wyzwalacz napięciowy dostępny
- Brak mechanizmu ryglującego; brak wbudowanego napędu silnikowego i napędu opcjonalnego
- Temperatura pracy: -25 °C do +60 °C
- Wymiary: 58 × 93 × 76 mm; masa: 0,32 kg
- Przeznaczony do instalacji w tablicach rozdzielczych; nieprzeznaczony do montażu czołowego ani jako rozłącznik kompaktowy
- Udokumentowana trwałość mechaniczna i elektryczna
- Funkcja: stosowany jako rozłącznik główny DC; nie jest wyłącznikiem awaryjnym ani rozłącznikiem bezpieczeństwa
Zastosowanie produktu
- Izolacja i odłączanie stringów fotowoltaicznych w rozdzielniach i skrzynkach przyłączeniowych
- Montaż jako rozłącznik główny DC przed falownikiem lub w polach przyłączeniowych
- Punkt odłączenia zasilania podczas prac konserwacyjnych i serwisowych (z zachowaniem procedur bezpieczeństwa)
- Integracja z systemami rozdzielczymi i możliwość rozbudowy o akcesoria, np. wyzwalacz napięciowy
- Zastosowania w instalacjach o napięciu do 1000 V DC i prądzie do 30 A, w warunkach pracy od -25 °C do +60 °C
