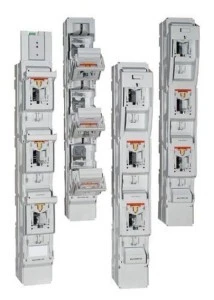

Rozłącznik bezpiecznikowy listwowy MULTIVERT NH1 250A/185mm 3x1P, V‑klemy K1023164

Rozłączniki bezpiecznikowe pionowe MULTIVERT® NH spełniają wszystkie funkcje rozłączników bezpiecznikowych NH. Zostały zaprojektowane do montażu na szynach zbiorczych w układach trójbiegunowych. Model MULTIVERT® 250A jest przeznaczony do instalacji na systemach szyn zbiorczych o rozstawie 185 mm. Rozłączniki te są przystosowane do wkładek bezpiecznikowych NH zgodnych z normami IEC/EN 60269-2 oraz VDE 0636-2, w rozmiarze 1 o prądzie znamionowym 250 A. System ma charakter modułowy, co umożliwia łatwą instalację i kombinację poszczególnych komponentów. MULTIVERT® zapewnia użytkownikowi szybki i prosty montaż oraz wysoki poziom ochrony podczas instalacji i konserwacji.

Specyfikacje techniczne

• Numer artykułu: K1023164

• Numer katalogowy: 1.120.000

• Opis: Rozłącznik bezpiecznikowy NH MULTIVERT®, rozmiar 1, 250 A, 3x1-biegunowy przełączający, system szyn zbiorczych 185 mm, zacisk V

• Kod EAN/UPC: 9008567000045

• Częstotliwość: 50–60 Hz

• Napięcie znamionowe AC IEC: 690 V

• Prąd znamionowy: 250 A

• Kategoria użytkowania:

  • AC 23 B przy Ue = 400 V AC; Ie = 250 A

  • AC 23 B przy Ue = 500 V AC; Ie = 250 A

  • AC 22 B przy Ue = 690 V AC; Ie = 250 A

• Przełączalność: 3x1-biegunowa

• Zgodność z ROHS: Tak

• Typ napięcia: AC

• Znamionowa zwarciowa zdolność łączeniowa (SCCR):

  • 120 kA przy Ue = 400 V AC; Ie = 250 A

  • 120 kA przy Ue = 500 V AC; Ie = 250 A

  • 120 kA przy Ue = 690 V AC; Ie = 250 A

• Rozmiar bezpiecznika: 1

• Liczba biegunów: 3-biegunowy

• Stopień zanieczyszczenia: 3

• Znamionowe napięcie impulsowe wytrzymywane: 12 kV

• Znamionowe napięcie izolacji: 1000 V

• Znamionowa wytrzymałość na zwarcie: 8 kA / 1 s

• Maksymalna moc rozpraszania wkładek bezpiecznikowych: 23 W

• Maksymalna moc rozpraszania wkładek stałych: 2,6 W

• Straty mocy przy Ith bez wkładek bezpiecznikowych: 35 W

• Straty mocy przy Ith bez wkładek stałych: 90 W

• Znamionowa zdolność zwarciowa łączeniowa z wkładkami stałymi: 16 kA

• Montaż instalacyjny: System szyn zbiorczych 185 mm

Wymiary produktu

• Szerokość: 98 mm

• Długość: 190 mm

• Wysokość: 685 mm

Opakowanie sprzedażowe

• Ilość w opakowaniu: 1 szt.

• Waga opakowania: 4,38 kg

• Wymiary opakowania:

  • Szerokość: 100 mm

  • Długość: 688 mm

  • Wysokość: 195 mm

Dodatkowe informacje

• Grupa produktów: Rozłączniki bezpiecznikowe IEC

• Waga produktu: 4,38 kg

• Konwencjonalny prąd cieplny w wolnym powietrzu z wkładkami bezpiecznikowymi: 250 A

• Konwencjonalny prąd cieplny w wolnym powietrzu z wkładkami stałymi: 400 A
