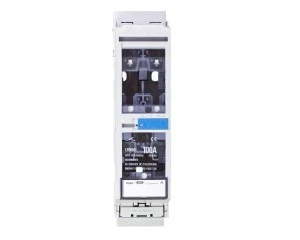

Rozłącznik bezpiecznikowy 3P 100A NH000 LT0050

Rozłącznik bezpiecznikowy 3P 100A NH000 LT0050

Rozłącznik bezpiecznikowy 3P 100A NH000 LT0050 przeznaczony do montażu w rozdzielnicach niskiego napięcia jako element odłączający i zabezpieczający obwody z wkładkami NH000; stosowany w instalacjach przemysłowych i energetycznych.

Cechy techniczne

• Znamionowy prąd ciągły Iu: 100 A
• Liczba biegunów: 3
• Do wkładek bezpiecznikowych: NH000
• Maksymalne znamionowe napięcie pracy Ue AC: typowo 400 V AC, dopuszczalne do 690 V AC
• Znamionowy warunkowy prąd zwarciowy Iq: 50 kA
• Kategoria użytkowania: AC-22 przy 100 A
• Znamionowe napięcie udarowe: 8 kV (napięcie udarowe)
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe
• Montaż: na płycie montażowej lub na szynie TS35
• Całkowite straty mocy: 10 W
• Długość: 82 mm; masa miedzi w konstrukcji: 117 g
• Norma odniesienia: IEC 60947-3; zgodność z ograniczeniem substancji niebezpiecznych (RoHS)

Zastosowanie produktu

• Jako rozłącznik i miejsce montażu wkładek NH000 w rozdzielnicach głównych i sekcyjnych instalacji przemysłowych.
• Do odłączania obwodów zasilających silniki, transformatory i duże odbiory w układach trójfazowych.
• W instalacjach, gdzie wymagane są połączenia śrubowe i montaż na płycie lub na szynie TS35.
• Stosowany tam, gdzie wymagana jest praca przy napięciach do 400 V (typowo) oraz przy aplikacjach dopuszczających Ue do 690 V.
