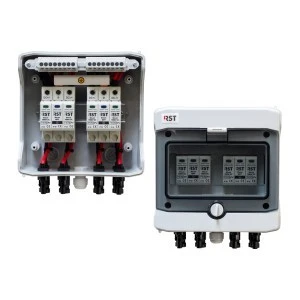

Rozdzielnica PV RST DC-4 1000V, SPD-2, 2MPPT, RST PV/T2/DC1x2/MC4
Rozdzielnica PV RST DC-4 to moduł łączeniowo-ochronny dla instalacji fotowoltaicznych z wbudowaną ochroną przeciwprzepięciową (SPD-2) i obsługą dwóch wejść MPPT; przeznaczona do montażu w strefie LPZ 0B w celu ochrony torów DC przed przepięciami.
Cechy techniczne
- Napięcie znamionowe: 400 V AC / 1000 V DC.
- Maksymalny prąd wyładowczy: 40 kA.
- Typ ochrony: SPD-2 (ochrona przeciwprzepięciowa w torze DC, typ zgodny z oznaczeniem produktu).
- Konfiguracja: 2 MPPT (dwa wejścia łańcuchów PV) z złączami MC4 zgodnie z nazwą produktu.
- Przeznaczenie instalacyjne: montaż w strefie LPZ 0B.
- Obudowa i konstrukcja spełniają wymagania normy EN 62208:2011.
- Wskazania eksploatacyjne: kontrola wskaźników wizualnych modułów ochronnych oraz okresowe przeglądy.
Zastosowanie produktu
- Ochrona torów DC instalacji fotowoltaicznych przed przepięciami udarowymi i przejściowymi w strefie LPZ 0B.
- Agregacja dwóch łańcuchów PV (2 MPPT) z przyłączeniem złączy MC4 do rozdzielnicy przed falownikiem lub innymi urządzeniami DC.
- Stosowanie w instalacjach, gdzie wymagane są moduły ochronne typu 2 oraz szybki dostęp do wymiany elementów ochronnych.
- Instalacje realizowane i eksploatowane przez uprawnione podmioty, z zapewnieniem właściwego uziemienia i przeglądów.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Co zrobić w przypadku wykrycia uszkodzenia modułu ochronnego w rozdzielnicy?
Przed przystąpieniem do prac należy odłączyć zasilanie DC. Uszkodzony ogranicznik przepięć należy wymienić na identyczny moduł zalecany przez producenta; po wymianie sprawdzić poprawność połączeń, stan uziemienia i wskaźniki wizualne. Prace montażowe i wymiany musi wykonywać wykwalifikowany elektryk.
