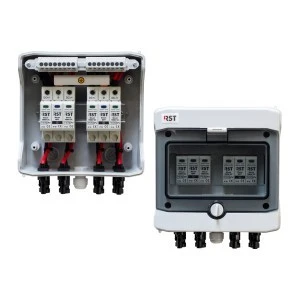

Rozdzielnica PV RST DC-3 1000V, SPD-T1+2, 2MPPT, RST PV/T1/DC2x2/MC4
Rozdzielnica PV RST DC-3 to rozdzielnica prądu stałego przeznaczona do ochrony i dystrybucji obwodów fotowoltaicznych z dwoma MPPT. Zintegrowane ograniczniki przepięć klasy T1+T2 i złącza MC4 umożliwiają montaż w instalacjach PV o napięciu pracy do 1000 V DC.
Cechy techniczne
- Nominalne napięcie pracy: 1000 V DC.
- Ograniczniki przepięć: konfiguracja SPD typu T1+T2.
- Konfiguracja wejść: obsługa 2 MPPT (dane wynikające z oznaczenia produktu).
- Złącza: MC4 (zgodnie z oznaczeniem produktu).
- Przeznaczenie ochrony: zastosowanie w strefie LPZ 0B.
- Wymogi instalacyjne i eksploatacyjne: montaż wyłącznie przez wykwalifikowanych elektryków; przed montażem kontrola stanu urządzenia; eksploatacja zgodnie z instrukcją i nieprzekraczanie wartości technicznych.
- Uziemienie: rezystancja uziemienia nie większa niż 10 Ω zgodnie z zaleceniami instrukcji.
- Konserwacja: zalecany coroczny przegląd oraz kontrola wskaźników wizualnych ograniczników przepięć; w przypadku uszkodzenia elementów - ich wymiana.
Zastosowanie
- Ochrona strony DC instalacji fotowoltaicznej przed przepięciami atmosferycznymi i łączeniowymi w strefie LPZ 0B.
- Rozdział i zabezpieczenie obwodów po stronie generatora PV dla instalacji wyposażonych w dwa MPPT.
- Stosowanie w instalacjach, gdzie wymagane są złącza MC4 do przyłączenia stringów PV.
- Montaż i odbiór instalacji powinny wykonywać osoby uprawnione — instalacja zależna od poprawnego połączenia uziemiającego oraz przestrzegania instrukcji producenta.
