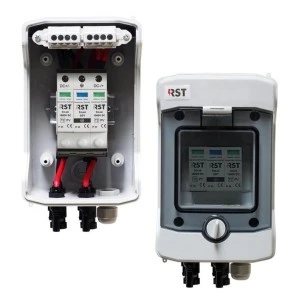

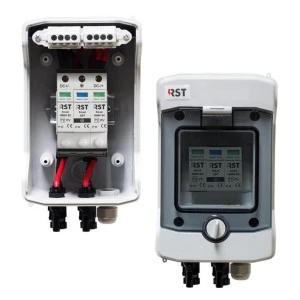

Rozdzielnica PV RST DC-2 1000V, SPD-T2, 1MPPT, RST PV/T2/DC1/MC4
Rozdzielnica PV RST DC-2 przeznaczona do ochrony instalacji fotowoltaicznych po stronie DC przed przepięciami; zawiera ogranicznik typu T2 (RST Solar PV T2) i konstrukcję dopasowaną do jednej ścieżki MPPT. Stosowana w instalacjach PV w strefie LPZ 0B, w lokalizacjach wymagających stopnia ochrony IP65.
Cechy techniczne
- Napięcie znamionowe: 400 V AC / 1000 V DC
- Rodzaj ochrony przepięciowej: SPD T2 — ogranicznik RST Solar PV T2
- Konfiguracja: 1 MPPT (model oznaczony DC1), wersja z konektorami MC4 (RST PV/T2/DC1/MC4)
- Stopień ochrony obudowy: IP65 (możliwość montażu na zewnątrz przy zachowaniu wymagań montażowych)
- Przeznaczenie strefowe: instalacje w strefie ochronnej LPZ 0B
- Wymogi uziemienia: rezystancja uziemienia maks. 10 Ω; przewody uziemiające o odpowiednim przekroju (zgodnie z instrukcją montażu)
- Montaż i eksploatacja: instalacja przez wykwalifikowanych elektryków zgodnie z instrukcją; kontrola urządzenia pod kątem uszkodzeń przed montażem
- Konserwacja: zalecane coroczne przeglądy, kontrola połączeń i wskaźników wizualnych
Zastosowanie produktu
- Ochrona przed przepięciami w instalacjach fotowoltaicznych po stronie DC w strefie LPZ 0B.
- Rozdzielnica stringowa dla jednego wejścia MPPT — integracja stringów PV z konektorami MC4.
- Montaż zewnętrzny lub wewnętrzny tam, gdzie wymagana jest ochrona przed czynnikami atmosferycznymi (klasa IP65).
- Element układu ochrony przepięciowej współpracujący z instalacją uziemiającą i ewentualnym systemem odgromowym; wymaga prawidłowego połączenia przewodów ochronnych.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Co zrobić po zadziałaniu ogranicznika przepięć w rozdzielnicy RST PV/T2/DC1/MC4?
Po zadziałaniu ogranicznika należy wymienić uszkodzony moduł na identyczny model ogranicznika. Wymianę i kontrolę poprawności połączeń, stanu wskaźników wizualnych oraz pomiaru rezystancji uziemienia (musi być ≤ 10 Ω) powinien wykonać wykwalifikowany elektryk zgodnie z instrukcją.
