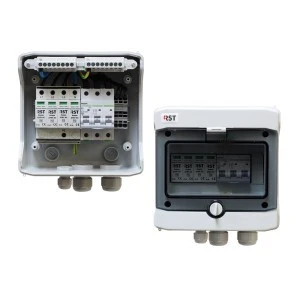

Rozdzielnica PV RST AC-816 3F, SPD-T2, B16A, RST PV/T2/AC/PGw
Rozdzielnica PV RST AC-816 3F to trójfazowy moduł ochrony przepięciowej (SPD T2) przeznaczony do zabezpieczenia strony AC instalacji fotowoltaicznych w strefie ochronnej LPZ 0B. Urządzenie integruje ograniczniki przepięć oraz wyłącznik nadprądowy B16A i jest przeznaczone do montażu w instalacjach wykonywanych przez wykwalifikowany personel.
Cechy techniczne
- Typ: rozdzielnica PV z modułem ochrony przepięciowej SPD-T2 (model RST PV/T2/AC/PGw).
- Konfiguracja: 3F (trójfazowa) — ochrona strony AC instalacji PV.
- Napięcie znamionowe: 400 V AC.
- Maksymalny prąd wyładowczy (Imax) dla strony AC: 40 kA.
- Wbudowany wyłącznik nadprądowy: B16A.
- Przeznaczenie montażowe: strefa ochronna LPZ 0B; montaż przy wyłączonym napięciu przez wykwalifikowanych elektryków.
- Wymagania uziemienia: rezystancja uziemienia powinna być niska, nie większa niż 10 Ω.
- Monitoring i konserwacja: wizualne wskaźniki stanu modułów ochronnych; zalecane przeglądy okresowe (co najmniej raz w roku, przed sezonem burzowym).
Zastosowanie produktu
Rozdzielnica RST AC-816 stosowana jest do ochrony instalacji fotowoltaicznych po stronie AC — na przyłączu do sieci lub w rozdzielnicach głównych instalacji PV w strefie LPZ 0B. Zapewnia ochronę przed przepięciami atmosferycznymi i przepięciami sieciowymi na odcinku AC oraz ułatwia integrację zabezpieczeń z wyłącznikiem nadprądowym B16A. Montaż i prace serwisowe powinny być wykonywane zgodnie z instrukcją montażu i eksploatacji przez uprawniony personel, przy odłączonym napięciu i z prawidłowo wykonanym uziemieniem.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Co zrobić, gdy wskaźnik modułu ochronnego wskazuje uszkodzenie?
W przypadku wskazania uszkodzenia należy wyłączyć zasilanie, wymienić uszkodzony moduł na oryginalny element zgodny z instrukcją lub skontaktować się z producentem; eksploatacja rozdzielnicy bez prawidłowo funkcjonującego modułu ochronnego jest niedozwolona.
