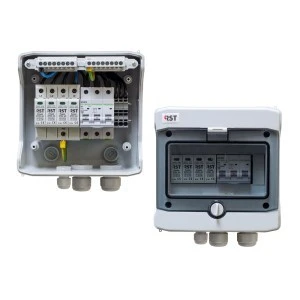

Rozdzielnica PV RST AC-716 3F, SPD-T1+2, B16A
Rozdzielnica PV RST AC-716 to trzyfazowa szafa rozdzielcza zintegrowana z modułami ochrony przeciwprzepięciowej SPD T1+T2 oraz wyłącznikiem nadprądowym o charakterystyce B 16 A, przeznaczona do ochrony strony AC instalacji fotowoltaicznych.
Cechy techniczne
- Napięcie znamionowe: 400 V AC.
- Układ: 3F (trzyfazowy) z zintegrowanymi ogranicznikami przepięć SPD typu T1+T2.
- Wyłącznik nadprądowy: charakterystyka B, 16 A (B16A) do ochrony obwodu AC.
- Stopień ochrony obudowy: IP65 — obudowa szczelna przeciw kurzowi i strumieniom wody.
- Przewody uziemiające: ograniczniki T1 do uziemienia przewodem o przekroju 16 mm²; ograniczniki T2 — 6 mm².
- Przeznaczenie montażowe: instalacje w strefie LPZ 0B.
- Wymagania instalacyjne: montaż i podłączenie wyłącznie przez wykwalifikowanych elektryków; podłączenie przy wyłączonym napięciu; zapewnienie poprawnego uziemienia.
Zastosowanie produktu
- Ochrona strony AC instalacji fotowoltaicznych w punktach przyłączenia inwertera do sieci trójfazowej.
- Stosowanie w instalacjach przemysłowych, komercyjnych i większych systemach PV wymagających ochrony klasy T1+T2.
- Możliwy montaż zewnętrzny i wewnętrzny dzięki obudowie IP65 — przy zachowaniu wymagań dotyczących LPZ 0B i poprawnego uziemienia.
- Zalecane roczne przeglądy układu, w szczególności przed sezonem burzowym; w przypadku stwierdzenia uszkodzeń ograniczników należy podjąć działania serwisowe.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy rozdzielnicę można montować na zewnątrz?
Tak. Obudowa o stopniu ochrony IP65 umożliwia montaż zewnętrzny, jednak instalacja musi być wykonywana przez wykwalifikowanego elektryka, w strefie LPZ 0B oraz z zapewnieniem poprawnego uziemienia i szczelności w miejscach wprowadzeń kabli.
- Co należy zrobić w przypadku uszkodzenia ograniczników przepięć w rozdzielnicy RST AC-716?
W przypadku uszkodzenia ograniczników należy je wymienić lub skontaktować się z producentem/serwisem. Wymiany i prace serwisowe wykonuje wykwalifikowany personel po odłączeniu napięcia i zapewnieniu bezpiecznych warunków pracy.
