Rozdzielnica PV RST AC‑416 3F, SPD‑T2, B16A, RDC 40A‑0,3, RST PV/T2/AC/ RCD/PGw

Rozdzielnica PV RST AC-416 3F, SPD-T2, B16A, RDC 40A-0,3, RST PV/T2/AC/ RCD/PGw

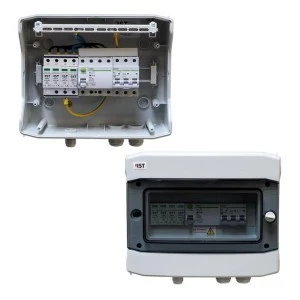

Rozdzielnica PV RST AC-416 to gotowy układ zabezpieczeń AC dla instalacji fotowoltaicznych 3‑fazowych, zawierający ogranicznik przepięć klasy T2, wyłącznik nadprądowy B16A oraz wyłącznik różnicowoprądowy RDC 40A o czułości 0,3 A. Przeznaczona do stosowania po stronie AC w instalacjach PV w strefie ochronnej LPZ 0B.

Cechy techniczne

• Układ trójfazowy (3F) przeznaczony do pracy w sieci 400 V AC.
• Ogranicznik przepięć SPD-T2 – ochrona przed przepięciami do zastosowań w LPZ 0B (moduł wymienny zgodnie z instrukcją).
• Wyłącznik nadprądowy B16A (charakterystyka B, 16 A) do ochrony obwodów AC.
• Wyłącznik różnicowoprądowy RDC 40 A, prąd różnicowy 0,3 A (wbudowana ochrona przeciwporażeniowa).
• Przeznaczenie montażowe: strefa ochronna LPZ 0B — instalacja zgodnie z obowiązującymi przepisami.
• Wymagania instalacyjne: montaż wyłącznie przez wykwalifikowanych elektryków; przed montażem kontrola stanu urządzenia i parametrów.
• Wymagana współpraca z układem uziemiającym — zastosowanie odpowiednich przewodów uziemiających i rezystancja uziemienia nie większa niż 10 Ω.
• Eksploatacja zgodnie z parametrami technicznymi; przeciążenia ponad wartości dopuszczalne mogą spowodować uszkodzenie.
• Konserwacja: zalecane przeglądy okresowe co najmniej raz w roku, kontrola wskaźników wizualnych i stanu modułów SPD.

Zastosowanie produktu

• Ochrona strony AC instalacji fotowoltaicznych grid‑connected (po stronie inwertera) przed przepięciami i upływami prądu.
• Stosowanie w rozdzielnicach dachowych i agregatach przyłączeniowych w strefie LPZ 0B.
• Integracja z instalacją uziemiającą obiektu oraz współpraca z zabezpieczeniami głównymi i ochroną różnicowoprądową.
• Zastosowanie tam, gdzie wymagane jest łączenie ochrony przed przepięciami klasy T2 z ochroną nadprądową i różnicowoprądową.

FAQ - Najczęściej zadawane pytania i odpowiedzi

1. Jakie czynności należy wykonać podczas przeglądu rocznego?
   Podczas przeglądu sprawdza się stan wizualny obudowy i modułów SPD, kontroluje się wskaźniki stanu ograniczników, dokręca i ocenia jakość połączeń elektrycznych oraz wykonuje pomiar rezystancji uziemienia. W przypadku stwierdzenia uszkodzeń modułów SPD należy je wymienić zgodnie z instrukcją producenta.
