Rozdzielnica PV RST AC-316 3F, SPD-T1+2, B16A, RDC 40A-0,3

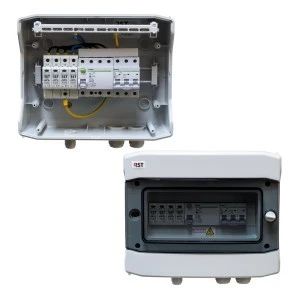

Rozdzielnica PV RST AC-316 3F, SPD-T1+2, B16A, RDC 40A-0,3 to rozdzielnica ochrony przeciwprzepięciowej przeznaczona do zastosowań w instalacjach fotowoltaicznych na stronie AC. Urządzenie integruje ograniczniki przepięć klasy T1+T2, wyłącznik nadprądowy B16A oraz wyłącznik różnicowoprądowy RDC 40A o czułości 0,3 A, przeznaczone do strefy ochronnej LPZ 0B.
Cechy techniczne
- Napięcie znamionowe: 400 V AC
- Konfiguracja: 3F (trójfazowa) z ogranicznikami SPD T1+T2
- Zabezpieczenia: wyłącznik nadprądowy B16A oraz różnicowoprądowy RDC 40A-0,3
- Stopień ochrony obudowy: IP65 — przeznaczona do montażu w środowiskach wymagających ochrony przed pyłem i kroplami wody
- Przeznaczenie montażowe: strefa ochronna LPZ 0B; montaż wyłącznie przez wykwalifikowanych elektryków zgodnie z obowiązującymi przepisami i normami
- Wymagania montażowe: sprawdzenie stanu urządzenia przed montażem; podłączenie do uziemienia z właściwym przekrojem przewodów; rezystancja uziemienia nie większa niż 10 Ω
- Utrzymanie i eksploatacja: kontrola wskaźników wizualnych stanu ograniczników, coroczne przeglądy oraz przegląd po każdej awarii; wymiana uszkodzonych ograniczników na identyczne typy
- Ograniczenia eksploatacyjne: unikać obciążeń przekraczających parametry techniczne urządzenia
Zastosowanie produktu
- Ochrona strony AC instalacji fotowoltaicznych przed przepięciami atmosferycznymi i przemysłowymi w strefie LPZ 0B
- Dystrybucja i ochrona obwodów trójfazowych 400 V w instalacjach fotowoltaicznych
- Instalacje dachowe i wolnostojące, miejsca narażone na przepięcia – tam, gdzie wymagane jest zastosowanie ograniczników klasy T1+T2
- Zastosowania wymagające obudowy o stopniu ochrony IP65 oraz kompletnego połączenia z układem uziemiającym
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jakie warunki musi spełniać uziemienie przy montażu Rozdzielnicy PV RST AC-316 3F, SPD-T1+2, B16A, RDC 40A-0,3? Należy zapewnić uziemienie o rezystancji nie większej niż 10 Ω oraz zastosować przewody o przekroju zgodnym z dokumentacją projektową i lokalnymi przepisami; połączenia powinny być zweryfikowane przed uruchomieniem.
- Czy uszkodzone ograniczniki przepięć można wymieniać na inne typy? Uszkodzone ograniczniki w Rozdzielnicy PV RST AC-316 3F, SPD-T1+2, B16A, RDC 40A-0,3 należy wymieniać wyłącznie na identyczne typy; kontrolować wskaźniki wizualne i przeprowadzać wymianę po stwierdzeniu uszkodzenia lub po awarii.
