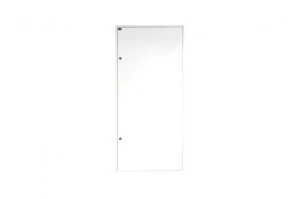

Rozdzielnica modułowa 7x24 podtynkowa IP40 z zamkiem A‑RW54

Rozdzielnica modułowa 7x24 podtynkowa IP40 z zamkiem A-RW54

Stalowa rozdzielnica modułowa 7x24 przeznaczona do montażu podtynkowego, zaprojektowana jako obudowa wnękowa do instalacji rozdzielczych wewnętrznych. Model wyposażony w zamek A-RW54 znajduje zastosowanie przy zabudowie aparatów modułowych na szynach DIN w obiektach mieszkalnych, usługowych i lekkiego przemysłu.

Cechy techniczne

• Materiał obudowy: stal; powłoka lakierowana RAL 9003 (biały).
• Wymiary wnękowe: wysokość 1181 mm, szerokość 548 mm, głębokość 150 mm; masa około 21 kg.
• Konfiguracja modułów: szerokość 24 moduły, liczba rzędów: 7 (7x24).
• Stopień ochrony: IP40; odporność mechaniczna w klasie IK10 (rodzina produktów).
• Drzwi nieprzezroczyste, zamek: A-RW54 (wersja z zamknięciem zamkowym).
• Wyposażenie: płyta montażowa oraz szyna DIN do montażu aparatów modułowych.
• Sposób montażu: montaż podtynkowy (wnękowy).
• Elementy opcjonalne/ograniczenia: brak wykonania zgodnego z dyrektywą kompatybilności elektromagnetycznej (EMC); brak pokrywy transparentnej; brak możliwości rozbudowy konstrukcyjnej.
• Zgodność rodziny: wykonania zgodne z PN-EN 62208:2011 oraz wymaganiami Reach/RoHS (dotyczy rodziny produktów).

Zastosowanie produktu

• Instalacje elektryczne w budynkach mieszkalnych i usługowych jako zabudowana rozdzielnica piętrowa lub lokalna.
• Obudowa dla aparatów modułowych: wyłączniki nadmiarowo-prądowe, różnicowoprądowe, zabezpieczenia i styczniki montowane na szynie DIN.
• Zastosowania w lekkim przemyśle i obiektach użyteczności publicznej, gdzie wymagana jest zabudowa wnękowa i stopień ochrony IP40.
• Miejsca, gdzie pożądane jest zabezpieczone zamknięcie obudowy (zamek A-RW54) oraz ograniczony dostęp wzrokowy do aparatów (drzwi nieprzezroczyste).
• Niezalecana tam, gdzie wymagane są wykonania zgodne z dyrektywą EMC lub przezroczyste pokrywy do podglądu bez otwierania.
