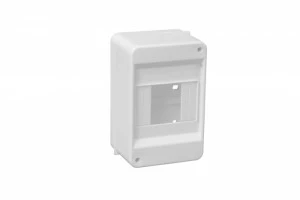

Rozdzielnica modułowa 1x4 natynkowa S-4 IP30 (bez N+PE) C.2014
Rozdzielnica modułowa natynkowa S-4 IP30 C.2014 to obudowa przeznaczona do instalacji aparatów modułowych w systemach rozdziału energii niskiego napięcia. Produkt przeznaczony do montażu powierzchniowego w pomieszczeniach suchych, umożliwiający zabudowę aparatów na jednej szynie DIN o szerokości 4 modułów.
Cechy techniczne
- Wymiary zewnętrzne: szerokość 92 mm, wysokość 140 mm, głębokość 69 mm.
- Szerokość wyrażona liczbą modułów: 4 moduły (1 rząd).
- Stopień ochrony: IP30 — przeznaczona do montażu w środowiskach chronionych przed pyłem i dostępem palcem.
- Materiał obudowy: tworzywo sztuczne, kolor biały (RAL 9010).
- Szyna DIN: tak — obudowa przewidziana do zamocowania aparatów modułowych na szynie DIN.
- Rodzaj pokrywy: z otworem; brak drzwi oraz brak pokrywy transparentnej.
- Złącza N i PE: brak (produkt dostarczany bez listwy N+PE).
- Montaż: natynkowy (głębokość wbudowania 0 mm), bez płyty montażowej.
- Możliwość rozbudowy: brak przewidzianej rozbudowy; wykonanie niezgodne z wymogami dyrektywy EMC (brak specjalnego wykonania EMC).
Zastosowanie
- Rozdział obwodów w instalacjach mieszkaniowych i małych obiektach komercyjnych wymagających kompaktowej rozdzielnicy natynkowej.
- Montaż aparatów modułowych zabezpieczeń i sterowania (wyłączniki nadprądowe, różnicowoprądowe, moduły ochrony) na jednej szynie DIN, do 4 modułów szerokości.
- Stosowanie tam, gdzie wymagana jest obudowa powierzchniowa o niewielkich wymiarach i estetycznym wykończeniu RAL 9010.
- Rozwiązanie wskazane przy modernizacjach instalacji, gdy listwa N+PE realizowana jest oddzielnie w szafie lub przy użyciu zewnętrznych listew zaciskowych.
