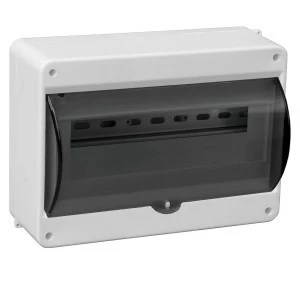

Rozdzielnica modułowa 1x12 natynkowa S-12 z szybką dymna IP30 (bez N+PE) C.2072
Natynkowa rozdzielnica modułowa S-12 przeznaczona do instalacji aparatów modułowych na szynie DIN; konstrukcja 1-rzędowa o szerokości 12 modułów z przezroczystą szybą dymną i otworem obsługowym, bez wewnętrznych listw N i PE.
Cechy techniczne
- Typ: natynkowa rozdzielnica modułowa, 1 rząd, szerokość 12 modułów (12M)
- Wymiary: szerokość 240 mm × wysokość 140 mm × głębokość 96 mm; głębokość wbudowania: 0 mm (brak przeznaczenia do zabudowy wpuszczanej)
- Materiał obudowy: tworzywo sztuczne; kolor: RAL 9010 (biały)
- Stopień ochrony: IP30 — zabezpieczenie przed dotykiem części niebezpiecznych; brak ochrony przed wodą
- Pokrywa: przezroczysta szyba dymna z otworem obsługowym; rodzaj drzwi: przezroczyste
- Montaż i wyposażenie: montaż natynkowy; zintegrowana szyna DIN do montażu aparatów modułowych; brak płyty montażowej
- Konstrukcja: brak wbudowanej listwy N i PE (produkt sprzedawany bez N+PE); brak możliwości rozbudowy
- Informacja wykonawcza: wersja niewykonana jako zgodna z dyrektywą EMC (dotyczy wykonania produktu)
Zastosowanie produktu
- Dystrybucja obwodów jednofazowych i niskoprądowych w małych instalacjach mieszkalnych, biurowych i usługowych
- Montaż aparatów modułowych na szynie DIN: wyłączniki nadprądowe, różnicowoprądowe oraz inne urządzenia modułowe
- Instalacje natynkowe w korytarzach, pomieszczeniach technicznych, punktach dystrybucji tam, gdzie neutralny i ochronny przewód prowadzone są poza obudową
- Rozwiązanie stosowane tam, gdzie wymagane jest szybkie przeglądanie stanu aparatów dzięki przezroczystej szybie dymnej z otworem obsługowym
