Rozdzielnica licznikowa, złącze pomiarowe TAURON na słup ZK1e‑1P‑S

Rozdzielnica licznikowa, złącze pomiarowe TAURON na słup ZK1e-1P-S

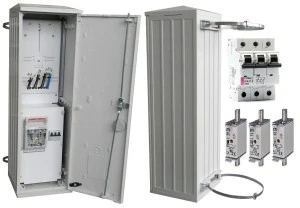

Rozdzielnica ZK1e-1P-S to jednolita obudowa słupowa z złączem pomiarowym przeznaczona do montażu na słupach energetycznych, służąca do zabudowy licznika oraz zabezpieczeń i rozłączeń przyłącza sieci niskiego napięcia.

Cechy techniczne

• Typ: rozdzielnica licznikowa z złączem pomiarowym, model ZK1e-1P-S
• Wymiary: szer. 260 mm × wys. 883 mm × gł. 250 mm
• Prąd znamionowy urządzenia: 63 A (zgodnie z deklaracją producenta)
• Maks. prąd pomiarowy: 100 A; maks. prąd złączowy: 160 A
• Napięcie znamionowe: 230/400 V; napięcie znamionowe izolacji: 500/690 V
• Stopień ochrony: IP44; odporność mechaniczna: IK10; klasa ochronności: II
• Zakres temperatur pracy: -50 do +85°C (zgodnie z deklaracją producenta)
• Częstotliwość znamionowa: 50–60 Hz
• Wyłącznik główny / rozłącznik bezpiecznikowy: RBK00 — 3× NH00 (50 A)
• Wyposażenie / inwentaryzacja komponentów: OZ26x80 (1 szt.), Rozłącznik bezpiecznikowy RBK00 - 3×NH00 50A (1 szt.), Ogranicznik mocy 3P 25A ETIMAT (1 szt.), Tablica licznikowa T/3F (1 szt.), uchwyt na słup – komplet + taśmy (2 szt.)
• Liczba tablic licznikowych: 1

Zastosowanie

• Montaż na słupach energetycznych jako złącze pomiarowe dla pojedynczego przyłącza odbiorcy.
• Zabudowa licznika i zabezpieczeń (rozłącznik bezpiecznikowy NH00, ogranicznik mocy) w instalacjach niskiego napięcia 230/400 V.
• Stosowanie w sieciach dystrybucyjnych wymagających stopnia ochrony IP44 i odporności mechanicznej IK10.
• Rozwiązanie odpowiednie do zewnętrznych przyłączy przemysłowych i komercyjnych, gdzie konieczne jest zabezpieczenie i rozdział energii przy słupowym montażu.

FAQ - Najczęściej zadawane pytania i odpowiedzi

1. Czy rozdzielnica ZK1e-1P-S jest dostarczana z elementami montażowymi na słup?
   Tak — w inwentaryzacji przewidziano uchwyt na słup wraz z taśmami montażowymi (komplet + taśmy).
