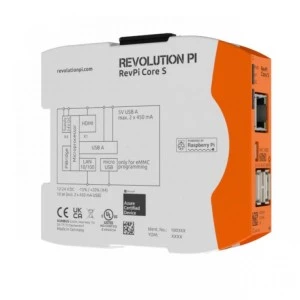

Revolution PI RevPi Core S 32GB ‑ PR100361

RevPi Core S ma dwa razy więcej złącz PiBridge. RevPi Core można rozbudować o maksymalnie 10 modułów rozszerzeń. Podobnie jak seria RevPi Connect, również RevPi Core jest wyposażona w Raspberry Pi Compute Module 4S. Zegar czasu rzeczywistego (RTC) z buforowaniem 24 h zapewnia, że urządzenie zawsze wie, która jest godzina, nawet w przypadku awarii zasilania. Podobnie jak w przypadku wszystkich modułów bazowych Revolution Pi, jako system operacyjny wykorzystywana jest specjalnie dostosowana wersja Raspbiana z funkcją czasu rzeczywistego. Układ zasilania jest jedną z najważniejszych części RevPi Core. Aby uzyskać jak najmniejszą ilość ciepła z rozpraszania energii, kunbus używa najnowocześniejszych, wysokowydajnych konwerterów DC-DC (sprawność wszystkich jest większa niż 80%). Konwertery te wykorzystują wejście 24 VDC (co jest typowym przypadkiem w zastosowaniach przemysłowych) do wytworzenia wszystkich napięć zasilających potrzebnych dla rdzenia. 2 x USB A 1 x RJ45 Ethernet 1 x Micro HDMI 1 x Micro USB 32GB Pamięci Flash Moduł Core działa jednak nie tylko w standardowym zakresie zasilania od 20,4 V do 28,8 V, ale także przy napięciu wejściowym wynoszącym zaledwie 10,2 V. Oznacza to, że jako źródło zasilania można wykorzystać nawet akumulatory samochodowe lub panele słoneczne. Przy napięciu wejściowym 24 V jakikolwiek zanik napięcia do 10 ms nie wpłynie na działanie RevPi Core (pobierającego pełny prąd z obu portów USB), a nawet do 25 ms bez obciążenia USB. Napięcie wejściowe i masa funkcjonalna są podłączone do RevPi Core za pomocą wytrzymałych złącz na spodzie. Zaawansowany obwód ochronny gwarantuje ciągłą pracę nawet w przypadku ogromnych zakłóceń elektrycznych lub elektromagnetycznych na wejściowych liniach zasilających (pod warunkiem, że masa funkcjonalna jest prawidłowo podłączona). Uderzenia piorunów i pobliskie spawarki były symulowane w laboratoriach testowych, ale nie mogły zrobić wrażenia na modułach RevPi Core.
