Zastosowanie
Przewody mikrofonowe przeznaczone są do połączeń ruchomych w urządzeniach elektroakustycznych, elekronicznych i pomiarowych.

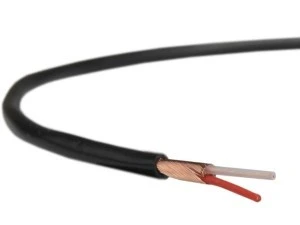

Budowa - YPMX; YPMXekw; YPMXekż; YPMXekżp
- żyły giętkie, wielodrutowe, skręcone z miękkich drutów miedzianych (druty ocynowane na życzenie),
- izolacja żył wykonana z polietylenu izolacyjnego (PE),
- kolory izolacji żył wg normy PN-T-90222,
- ekran wspólny w postaci obwoju z drutów miedzianych (ekw),
- ekran indywidualny żył w postaci obwoju z drutów miedzianych (ekż),
- ośrodek skręcony z żył izolowanych lub indywidualnie ekranowanych żył izolowanych,
- ośrodek z żył indywidualnie ekranowanych ułożonych równolegle (YPMXekżp),
- powłoka zewnętrzna wykonana z polwinitu oponowego (PVC) w kolorze czarnym (inne kolory na życzenie).
Rezystancja żył(w temperaturze 20°C) - maks.:
- - żyła 0,05 mm2: : 400 ohm/km
- - żyła 0,08 mm2: : 270 ohm/km
- - żyła 0,12 mm2: : 170 ohm/km
- - żyła 0,15 mm2: : 150 ohm/km
- - żyła 0,20 mm2: : 105 ohm/km
- - żyła 0,50 mm2: : 39 ohm/km
- Próba napięciowa, napięcie przemienne, 50 Hz: : 500 V
Rezystancja izolacji- min.
- - izolacja PE: : 100 M ohm/km
- - izolacja PCW: : 10 M ohm/km
Pojemność skuteczna żyły ekranowanej oraz nieekranowanej w stosunku do pozostałych żył i ekranów połączonych ze sobą - max.:
- - izolacja PE: : 140 nF/km
- - izolacja PCW: : 300 nF/km
Zakres temperatury pracy:
- - instalacja na stałe: : -30 do +80 °C
- - instalacja ruchoma: : -5 do +70 °C
- Minimalny promień zginania: : 10 x średnica przewodu
- Palność kabla: : kable nie rozprzestrzeniają płomienia
- Próby palności: :- PN-89/E-04160/55 metoda 1
- Wykonanie w oparciu o normy: : - PN-T-90221:1996 : - PN-T-90222:1996
