Przełącznik w układzie przełącznym I‑0‑II 4P 63A HIM406

Przełącznik w układzie przełącznym I-0-II 4P 63A HIM406

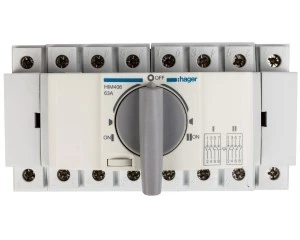

Przełącznik w układzie przełącznym I-0-II 4P 63A HIM406 to modułowy przełącznik sieciowy 4-biegunowy przeznaczony do ręcznego przełączenia między dwoma obwodami (pozycje I i II) oraz pozycji odłączenia (0). Produkt został zaprojektowany do montażu w tablicach rozdzielczych w instalacjach budynkowych i przemysłowych.

Cechy techniczne

• Znamionowy prąd ciągły: 63 A
• Liczba biegunów: 4 (4P), układ przełączny I-0-II
• Napięcie znamionowe: 380/415 V, częstotliwość 50/60 Hz
• Znamionowy prąd zwarciowy: 50 kA; znamionowy krótki prąd wytrzymywany: 1,5 kA
• Moc znamionowa: 41 kW przy 400 V
• Straty mocy: 1,5 W na biegun (łącznie 6 W)
• Stopień ochrony części czołowej: IP20
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe
• Rodzaj elementu przełączającego: pokrętło
• Zakres temperatur pracy/magazynowania: -40 do 65 °C
• Konstrukcja modułowa z zamykanymi pokrywami; możliwość doposażenia w akcesoria katalogowe
• Zgodność z normą IEC 60947-3 oraz wymaganiami dyrektywy RoHS

Zastosowanie produktu

• Ręczne przełączanie między dwoma źródłami zasilania lub kierunkami zasilania w instalacjach trójfazowych
• Instalacja w tablicach rozdzielczych i rozdzielnicach przemysłowych oraz budynkowych
• Wyłączenie i izolacja obwodów do prac serwisowych oraz selektywne kierowanie zasilania
• Możliwość montażu z akcesoriami: wałki do mechanizmów obrotowych, styki pomocnicze, osłony przyłączy (dostępne w katalogu producenta)
