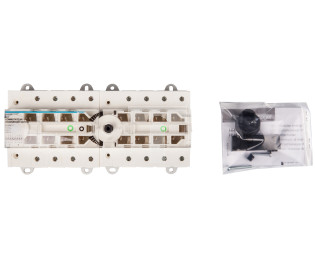

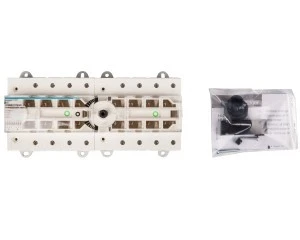

Przełącznik sieć-agregat 4P 80A HI404R to modułowy przełącznik typu I‑O‑II przeznaczony do ręcznego przełączania źródeł zasilania między siecią a agregatem. Produkt stosowany jest w rozdzielnicach do zapewnienia bezpiecznej zmiany zasilania oraz funkcji izolacji.
Cechy techniczne
Typ: przełącznik I‑O‑II, model Przełącznik sieć-agregat 4P 80A HI404R
Liczba biegunów: 4P
Znamionowy prąd ciągły Iu: 80 A
Znamionowe napięcie: 380/690 V
Pozycje: I (sieć) – 0 (odłączenie) – II (agregat); dostępna pozycja 0
Rodzaj elementu przełączającego: pokrętło (ręczne)
Rodzaj przyłącza obwodu głównego: połączenie śrubowe
Stopień ochrony części czołowej: IP20
Temperatura pracy: od -40 do 65 °C
Brak zintegrowanego napędu silnikowego (urządzenie ręczne)
Przeznaczony do montażu płaskiego; odpowiedni do instalacji w tablicach rozdzielczych
Nie jest kompletnym urządzeniem w obudowie; nieodpowiedni do montażu czołowego czterootworowego ani do montażu pośredniego
Zastosowanie produktu
Ręczne przełączanie zasilania między siecią elektroenergetyczną a agregatem prądotwórczym w instalacjach budynkowych i obiektach usługowych
Funkcja izolacji instalacji dzięki pozycji 0 przy pracach serwisowych i przeglądach
Montaż w rozdzielnicach i szafach rozdzielczych wymagających przełącznika modułowego o prądzie do 80 A
Zastosowanie w instalacjach, gdzie wymagane jest ręczne, klarowne przełączanie źródeł zasilania bez napędu automatycznego
Dane techniczne
CN
85365080
Model
Przełącznik sieci
Liczba biegunów
4
Stopień ochrony (IP) części czołowej
IP20
Rodzaj elementu przełączającego
Pokrętło
Odpowiedni do montażu czołowego czterootworowego
Nie
Odpowiedni do montażu pośredniego
Nie
PKWiU
27.33.11.0
Znamionowy prąd ciągły Iu [A]
80
Z pozycją 0
Tak
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Odpowiedni do montażu płaskiego
Tak
Odpowiedni do instalacji w tablicach rozdzielczych
Tak
Kompletne urządzenie w obudowie
Nie
Dane logistyczne
Kod kreskowy
3250613190071
Szerokość opakowania [mm]
145
Waga z opakowaniem [kg]
1.378
Opakowanie zbiorcze produktu
1 szt.
Wysokość opakowania [mm]
111
Długość opakowania [mm]
250
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaHAGER POLSKA SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
