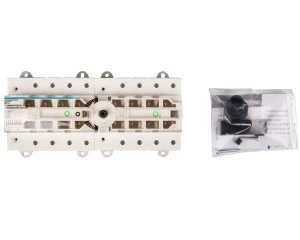

Przełącznik sieć–agregat HI406R to modułowy przełącznik I–0–II 4-biegunowy o znamionowym prądzie ciągłym 125 A, przeznaczony do bezpiecznego i pewnego przełączania źródeł zasilania (sieć/agregat) w instalacjach przemysłowych i komercyjnych.
Cechy techniczne
Konfiguracja: I–0–II, 4 bieguny (4P).
Znamionowy prąd: 125 A (kategorie użytkowania AC21 i AC22; AC23: 63 A).
Napięcie znamionowe: 380/690 V AC, częstotliwość 50/60 Hz; napięcie pracy DC: 220 V.
Napięcie izolacji: 800 V; napięcie udarowe: 8000 V.
Dopuszczalna moc: do 63 kW przy napięciach poniżej 440/500 V.
Straty mocy: ≈17,1 W.
Stopień ochrony części czołowej: IP20.
Zakres temperatur pracy: −40 °C do 65 °C.
Trwałość mechaniczna: do 10 000 cykli.
Przyłącze obwodu głównego: połączenie śrubowe; dopuszczalny przekrój przewodów do 50 mm².
Element przełączający: pokrętło; dostępna pozycja 0 (odłączenie).
Montaż: odpowiedni do montażu płaskiego i instalacji w tablicach rozdzielczych.
Zintegrowany napęd silnikowy (wersja z napędem) — możliwość zdalnego przełączania.
Normy: DIN EN 50173-1, IEC EN 60947-3.
Zastosowanie produktu
Przełączanie między zasilaniem sieciowym a agregatem prądotwórczym w instalacjach awaryjnych i rezerwowych.
Stosowanie w rozdzielnicach głównych i sekcyjnych w obiektach przemysłowych, handlowych i użyteczności publicznej.
Zastosowania w systemach zasilania zapewniających ciągłość pracy maszyn i urządzeń o mocy do 63 kW (przy napięciu <440/500 V).
Możliwość integracji z napędem zdalnego sterowania oraz z akcesoriami do monitoringu i sygnalizacji stanu przełącznika.
FAQ - Najczęściej zadawane pytania i odpowiedzi
Jakie akcesoria są dostępne do przełącznika HI406R? Dostępne akcesoria obejmują napędy obrotowe i styki pomocnicze umożliwiające zdalne sterowanie i sygnalizację pozycji; przełącznik jest również dostępny z zintegrowanym napędem silnikowym.
Dane techniczne
CN
85365080
Model
Przełącznik sieci
Liczba biegunów
4
Stopień ochrony (IP) części czołowej
IP20
Rodzaj elementu przełączającego
Pokrętło
Odpowiedni do instalacji w tablicach rozdzielczych
Tak
PKWiU
27.33.11.0
Znamionowy prąd ciągły Iu [A]
125
Z pozycją 0
Tak
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Odpowiedni do montażu płaskiego
Tak
Dane logistyczne
Kod kreskowy
3250613190095
Szerokość opakowania [mm]
160
Waga z opakowaniem [kg]
1.36
Opakowanie zbiorcze produktu
1 szt.
Wysokość opakowania [mm]
110
Długość opakowania [mm]
250
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaHAGER POLSKA SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
