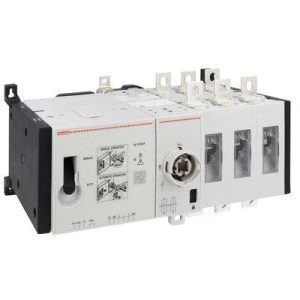

Przełącznik GLCMB jest przeznaczony do przełączania między dwoma liniami zasilającymi - główną i rezerwową (awaryjną) w trybie automatycznym (silnik) lub ręcznym.
Napędem silnikowym GLCMB... możemy automatycznie sterować za pomocą sterownika automatycznych przełączników źródła zasilania serii ATL... lub sterownikami generatorów serii RGK...
Sterowanie w trybie automatycznym może być zrealizowane za pomocą wejść sterujących (np. aktywowanych przez sterownik SZR lub sterownik agregatu itp.) lub za pomocą opcjonalnej komunikacji RS485.
Charakterystyka techniczna:
- układ łączeń: otwarte przejście (pozycje I-0-II)
- liczba pól: 3
- prąd termiczny Ith wg IEC:125A
- napęd silnikowy – napięcie zasilania 208...277VAC
- sposoby sterowania napędem: sterowanie impulsowe lub sterowanie sygnałem ciągłym
- przełączanie sterowane elektrycznie lub ręcznie
- pokrętło do przełączania bezpośredniego, dostarczane w standardzie, z możliwością blokady kłódką by zapobiec uruchomieniu przy użyciu napędu
- montaż śrubowy na płycie
- napięcie znamionowe izolacji Ui: 1000V
- znamionowe napięcie udarowe Uimp: 12kV
- trwałość mechaniczna: 20 000 cykli
- rozbudowa modułami rozszerzeń serii EXP...:
- EXP1003: 2 wyjścia przekaźnikowe C/O, 5A/250VAC
- EXP1006: 2 wyjścia przekaźnikowe NO, 5A/250VAC
- EXP1012: port komunikacji RS485, Modbus-RTU.
- zintegrowany port optyczny do konfiguracji parametrów za pomocą opcjonalnego urządzenia USB o kodzie CX01 i oprogramowania Xpress
Wybór trybu pracy odbywa się za pomocą dźwigni na panelu przednim MANUAL/AUTO.
