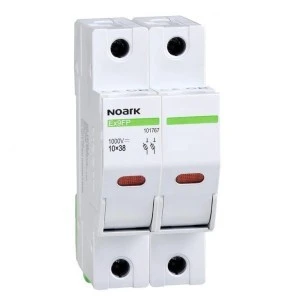

Podstawa bezpiecznikowa Ex9FP PV z kontrolką gG 10x38 2P 30A 1000VDC 101767

Rozłącznik bezpiecznikowy (ang. fuse-switch) - aparat elektryczny z wymiennymi wkładkami topikowymi stosowany do zabezpieczeń instalacji elektrycznych. Technicznie w rozłączniku bezpiecznikowym jest mechaniczne połączenie rozłącznika i oprawy bezpiecznikowej w której umieszczone są bezpieczniki topikowe. Służy do rozłączania obwodów w stanie bezprądowym jak do wyłączani prądów roboczych i zwarciowych. W stanie bezprądowym wyjęcie wkładek rozłącznika bezpiecznikowego stwarza widoczną przerwę izolacyjną jak w przypadku odłącznika. Stosowane są w sieciach rozdzielczych, rozdzielnicach głównych w budynkach wielorodzinnych, w instalacjach elektroenergetycznych przemysłowych i innych.
Napięcie znamionowe 1000 V DC. Podstawa bezpiecznikowa Ex9FP do zabezpieczenia instalacji szeregowo połączonych paneli (stringów) w aplikacjach fotowoltaicznych przed przeciążeniem oraz przed skutkami zwarcia. Możliwość stosowania również w standardowych aplikacjach prądu stałego do maksymalnej wartości napięcia 1000V DC. Przeznaczona do cylindrycznych wkładek bezpiecznikowych o rozmiarze 10 x 38 mm.
PARAMETRY PRODUKTU:
EAN: 8592765017680
Oznaczenie handlowe: 101767
Rodzaj: rozłączniki bezpiecznikowe
Napięcie znamionowe: 1000 V DC (stałe)
Liczba biegunów: 2P
Liczba modułów 18mm: 2
Kategoria użytkowania: DC-20B
Kolor lampki sygnalizacyjnej: czerwony
Prąd znamionowy In: 30 A
Rodzaj wkładki: 2x topikowa gG ⌀10×38
Prąd znamionowy wkładki: 32 A
Optyczna sygnalizacja przepalenia wkładki: tak
Montaż: szyna 35 mm (TH35/DIN)
Sposób podłączenia: zaciski gwintowe klatkowe
Stopień ochrony: IP20
Występ urządzenia: 69 mm (87 mm z dźwignią)
Wymiary (szer. × wys. × gł.): 36×83×80 mm
Certyfikaty: CE
Normy: IEC/EN 60947-3
Dodatkowe informacje: brak wkładki topikowej w zestawie
