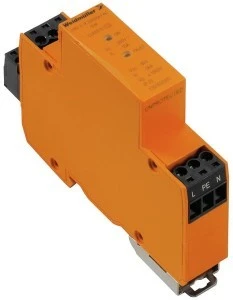

Ogranicznik przepięć Typ T2 VPU III R 230V/6KV AC 1351650000
Jednobiegunowy ogranicznik przepięć typu T2 Weidmüller VPU III R 230V/6KV AC przeznaczony do ochrony instalacji przed przepięciami impulsowymi w systemach rozdzielczych. Stosowany w rozdzielnicach energoelektrycznych i panelach sterowniczych do ochrony line-to-earth i line-to-line.
Cechy techniczne
- Znamionowe napięcie AC: 230 V; maksymalne napięcie trwałej pracy AC: 300 V.
- Poziom ochrony (Up): 1,2 kV; poziom ochrony L-PE/N-PE: 1,8 kV.
- Impulsy kombinowane do 6 kV (T2); klasa prądu zwarciowego ISCCR: 1,5 kA.
- Znamionowy biegun: 1 (jednobiegunowy); rozmiar: 1 moduł; szerokość montażowa: 18 mm.
- Montaż: szyna DIN 35 mm.
- Zintegrowane zabezpieczenie odcinające (dobezpieczenie) oraz optyczna sygnalizacja stanu: zielona LED – prawidłowa praca, czerwona LED – uszkodzenie.
- Styk do zdalnej sygnalizacji obecności/awarii: tak; parametry styku: 250 V, 10 A.
- Przekroje przewodów przyłączanych: przewód elastyczny (wielodrutowy) 0,5–2,5 mm?; przewód sztywny (jednodrutowy) 0,13–2,5 mm?.
- Wymiary: 18 mm (szer.) × 102 mm (wys.) × 71,5 mm (gł.); masa: 77 g.
- Temperatura pracy: -5 °C do 40 °C; temperatura przechowywania: -40 °C do 70 °C.
- Zgodność z normą: IEC 61643-11:2012; dopuszczenie ROHS.
- Informacja z raportu materiałowego: niektóre elementy konstrukcyjne zawierają ołów (Pb) powyżej 0,1% masy oraz inne substancje z listy SVHC; zaleca się weryfikację przy specyfikowaniu produktu do zastosowań o szczególnych wymaganiach środowiskowych.
Zastosowanie produktu
- Ochrona instalacji jednofazowych (L–PE / N–PE) w rozdzielnicach głównych i pomocniczych w budynkach komercyjnych, przemysłowych i mieszkalnych.
- Montaż w szafach sterowniczych i panelach automatyki do zabezpieczenia urządzeń kontrolnych, przetworników i zasilaczy przed przepięciami.
- Współpraca z systemami monitoringu stanu ochronników: wykorzystanie zdalnego styku do integracji z systemem BMS/SCADA.
- Stosowanie jako ochrona drugiego stopnia (T2) w koordynacji z zabezpieczeniami głównymi w instalacjach niskiego napięcia.
