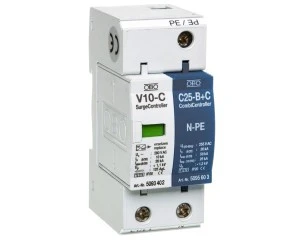

Ogranicznik przepięć Typ T2+D 2P 10kA 1,1kV V10-C 1+NPE-280 5093418
Ogranicznik przepięć klasy 2+3 (T2+D) przeznaczony do ochrony instalacji elektrycznych w systemach TN i TT; wtykowa konstrukcja z podstawą MultiBase umożliwia szybki montaż w rozdzielnicach i ochronę obwodów przed przepięciami atmosferycznymi i łączeniowymi.
Cechy techniczne
- Klasa ochrony: 2+3 (T2+D) — ochrona strefowa dla poziomów pośrednich i końcowych.
- Bieguny: 1 + N/PE; konstrukcja: 2-modułowa, monta? na szynie DIN 35 mm.
- Znamionowy prąd wyładowczy In: 10 kA; wartość szczytowa impulsu (8/20): 40 kA.
- Poziom ochrony (Up): 1,1 kV.
- Maksymalne napięcie trwałej pracy AC: 280 V; znamionowe napięcie AC/DC: 230 V.
- Maksymalne napięcie trwałej pracy DC: 280 V.
- Czas reakcji: szybka reakcja w skali nanosekund.
- Przekrój przewodu przyłączanego (elastyczny i sztywny): 2,5–35 mm?; zaciski wielokonneksyjne.
- Stopień ochrony: IP20; temperatura pracy: -40 do +80 °C.
- Konstrukcja: wtykowy odgromnik z podstawą MultiBase, wymienna wkładka ochronna z optycznym wskaźnikiem stanu.
- Materiały bezhalogenowe i systemy antywibracyjne zmniejszające emisję gazów podczas pożaru oraz ryzyko poluzowań.
- Brak styku do zdalnej sygnalizacji w prezentowanej wersji.
- Wymiary: 230 x 17,5 mm.
- Nie wymaga dodatkowego zabezpieczenia topikowego do 160 A gL (zgodnie z parametrami nowej generacji OBO).
Zastosowanie produktu
- Ochrona instalacji elektrycznych w budynkach mieszkalnych i domach jednorodzinnych.
- Montaż w rozdzielnicach głównych i obwodowych jako ochrona strefy II/III przed przepięciami atmosferycznymi i łączeniowymi.
- Stosowanie w instalacjach TN i TT; kompatybilność z sieciami jednofazowymi 1+N/PE.
- Zastosowanie tam, gdzie wymagane są niskie poziomy ochrony napięciowej (Up ? 1,1 kV) oraz szybkie wyłączenie przepięć przy zachowaniu dużej trwałości urządzenia.
- Rozwiązanie odpowiednie dla instalatorów i projektantów poszukujących modułowych, wtykowych ograniczników z optyczną sygnalizacją stanu.
