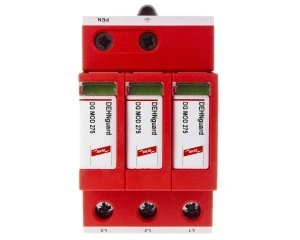

Ogranicznik przepięć Typ T2 3P 20kA 1,5kV DEHNguard M TNC 275 952300
Modułowy ogranicznik przepięć DEHNguard M TNC 275 przeznaczony do ochrony trójfazowych sieci w układzie TN‑C. Urządzenie typu 2 stosuje się w rozdzielnicach głównych i oddziałowych w celu ograniczenia napięć udarowych pochodzących od wyładowań atmosferycznych i przepięć łączeniowych.
Cechy techniczne
- Typ ochrony: Typ 2, przeznaczony do sieci TN‑C (ochrona L1, L2, L3 z przewodem PEN).
- Znamionowe napięcie AC: 230 V; maksymalne napięcie trwałej pracy AC (Uc): 275 V.
- Maksymalne napięcie trwałej pracy DC: 350 V.
- Znamionowy prąd wyładowczy (8/20) Ipk: 20 kA.
- Poziom ochrony (Up): 1,25 kV.
- Technologia ochronna: kombinacja warystorów i iskierników z mechanizmami termicznymi dla kontroli obciążenia.
- Sygnalizacja zadziałania: optyczna na urządzeniu; brak styku do zdalnej sygnalizacji.
- Montaż: szyna montażowa DIN 35 mm; szerokość modułu: 3 moduły.
- Przekroje przewodów przyłączanych: elastyczny 1,5–25 mm²; sztywny 1,5–35 mm².
- Zakres temperatury pracy: od -40°C do +80°C; obudowa z termoplastu; montaż wewnętrzny.
- Instalacja i obsługa: montaż wyłącznie przez wykwalifikowany personel; przed montażem kontrola urządzenia pod kątem uszkodzeń.
Zastosowanie produktu
- Ochrona głównych i oddziałowych rozdzielnic w instalacjach trójfazowych TN‑C (L1, L2, L3, PEN).
- Zabezpieczenie urządzeń elektrycznych i elektronicznych przed przepięciami pochodzącymi z wyładowań atmosferycznych oraz zakłóceń łączeniowych.
- Stosowanie w instalacjach przemysłowych, budynkach użyteczności publicznej i obiektach komercyjnych jako pierwsza lub druga linia ochrony przeciwprzepięciowej.
- W instalacji należy uwzględnić wymagania dotyczące ochrony różnicowoprądowej (RCD) oraz wykonać poprawne połączenia przewodu PEN zgodnie z lokalnymi normami.
